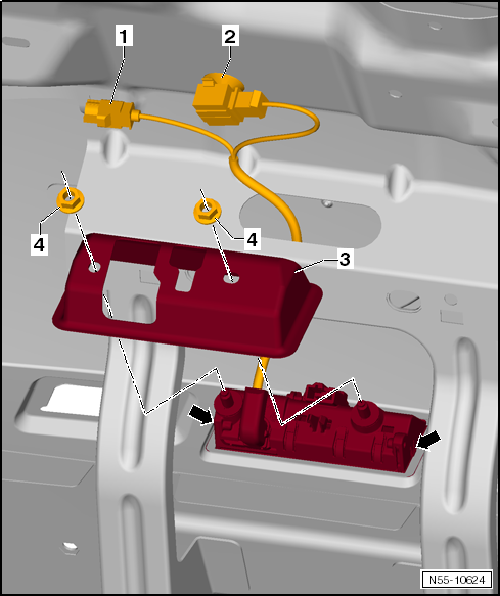

Ausbauen
| - | Sechskantmuttern -4- herunterdrehen. |
| - | Schutzkappe -3- abnehmen. |
| - | Vorhandene elektrische Steckverbindungen -1 und 2- lösen. |
| - | Rasthaken eindrücken -Pfeile- und Grifftaster aus der Heckklappe nehmen. |
Einbauen
|
Montageübersicht - Keilrippenriementrieb ohne Klimakompressor
1 -
Riemenscheibe/Schwingungsdämpfer
Montage nur in einer Stellung möglich. Die Bohrungen sind versetzt.
aus- und einbauen
→ Kapitel
2 -
Drehstromgenerator
...
Anschlussplan für Kühlmittelschläuche bei Fahrzeugen mit Zusatzheizung,
Motorkennbuchstabe: CAYB und CAYC
1 -
Ausgleichsbehälter
2 -
Kühler
Für Abgasrückführung
3 -
Wärmetauscher für Heizung
Mit Schnellkupplung
4& ...
