Volkswagen Touran Reparaturanleitung :: Glasdeckel für Schiebe-/Ausstelldach einstellen (Höheneinstellung)

Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Außen / Schiebedach / Schiebe-/Ausstelldach mit Glasdeckel / Glasdeckel für Schiebe-/Ausstelldach einstellen (Höheneinstellung)

Schieben Sie den Sonnenschutz nach hinten.

-	Stellen Sie das Schiebe-/Ausstelldach aus.

-	Clipsen Sie den Faltenbalg an der unteren Leiste aus

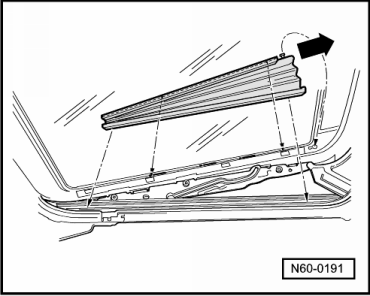

-	Lösen Sie die beiden vorderen Verrastungen und schieben Sie den Faltenbalg nach hinten -Pfeil- aus der Führung.

-	Fahren Sie den Glasdeckel in Nullstellung .

-	Nehmen Sie die Höheneinstellung des Glasdeckels vorn und hinten nach Abbildungen zur Vermeidung von Windgeräuschen vor.

Glasdeckel für Schiebe-/Ausstelldach einstellen (Höheneinstellung)

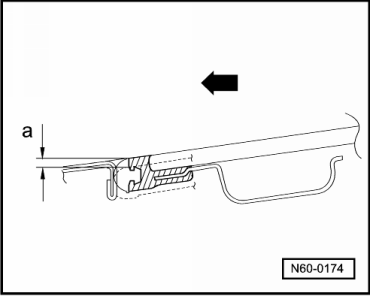

Deckeleinstellung vorn:

a = 0...1 mm tiefer als Dachstrak

Pfeil = Fahrtrichtung

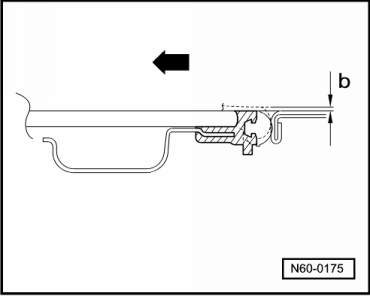

Deckeleinstellung hinten:

b = 0...1 mm höher als Dachstrak

Pfeil = Fahrtrichtung

-	Ziehen Sie die Schrauben des Glasdeckels mit 4,5 Nm fest.
