Volkswagen Touran Reparaturanleitung :: Gelenkwellen instand setzen - Übersicht der Gelenkwellen

Volkswagen Touran Reparaturanleitung / Fahrewerk, Achsen, Lenkung / Radaufhängung vorn, Gelenkwelle / Gelenkwellen instand setzen - Übersicht der Gelenkwellen

Gelenkwellen instand setzen - Übersicht der Gelenkwellen

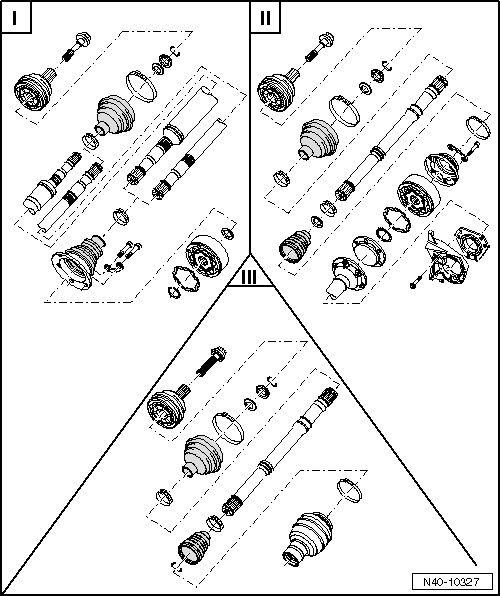

I -  Montageübersicht: Gelenkwelle mit Gleichlaufgelenk VL90 und VL100 → Kapitel
II -  Montageübersicht: Gelenkwelle mit Gleichlaufgelenk VL107 (geschraubt) → Kapitel
III -  Montageübersicht: Gelenkwelle mit Gleichlaufschiebegelenk VL107 (gesteckt) → Kapitel




Gelenkwellen instand setzen - Übersicht der Gelenkwellen

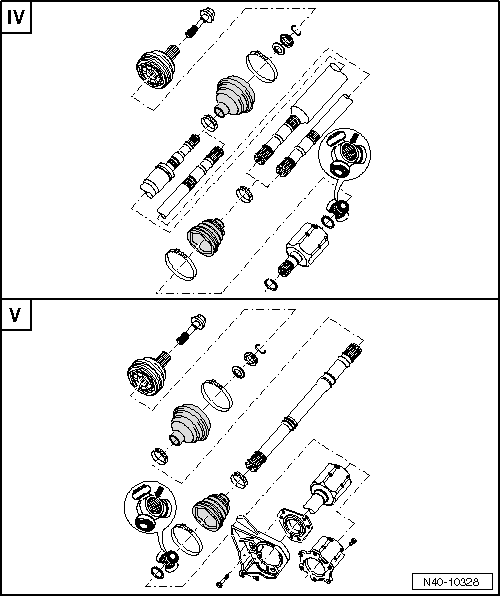

IV -  Montageübersicht: Gelenkwelle mit Tripodegelenk AAR2600i → Kapitel
V -  Montageübersicht: Gelenkwelle mit Tripodegelenk AAR3300i → Kapitel



Unterscheidung der Gelenkwellen im eingebauten Zustand
  VL90 VL100 VL107 (geschraubt) VL 107 (gesteckt) AAR2600i AAR3300i
Durchmesser des Innengelenkes in mm 90 100 107 - - -
Deckel zwischen Innengelenk und Flanschwelle - - X - - -
mit Lagerbock auf der rechten Seite - - X - - X
Innengelenk in das Getriebe gesteckt - - - - X -
Innengelenk auf Steckwelle gesteckt - - - x -

Wärmeabschirmbleche für Gelenkwellen

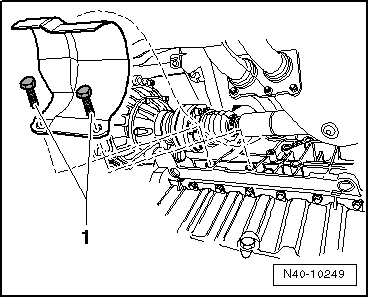

Frontantrieb:


Wärmeabschirmbleche für Gelenkwellen

Bauteil Anzugsdrehmoment
Sechskantschraube -1- 25 Nm
