Volkswagen Touran Reparaturanleitung :: Geber für Einparkhilfe hinten

Volkswagen Touran Reparaturanleitung / Elektrische Anlage ab 08. 2010 / Leuchten, Lampen, Schalter - außen / Einparkhilfe (PDC) / Geber für Einparkhilfe hinten

Es befinden sich folgende Geber für Einparkhilfe in der hinteren Stoßfängerabdeckung:

Geber für Einparkhilfe hinten links -G203-

Geber für Einparkhilfe hinten links Mitte -G204-

Geber für Einparkhilfe hinten rechts Mitte -G205-

Geber für Einparkhilfe hinten rechts -G206-

Geber für Einparkhilfe hinten aus- und einbauen → Kapitel

Geber für Einparkhilfe hinten aus- und einbauen

Hinweis

Der Ausbau der vier Geber für Einparkhilfe hinten erfolgt in gleicher Weise und wird im Folgenden nur für einen Geber beschrieben.

Ausbauen:

-	Zündung und alle elektrischen Verbraucher ausschalten und Zündschlüssel abziehen.

-	Stoßfängerabdeckung hinten ausbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr.63.

Vorsicht!

Die Reihenfolge des Ausbaus der Geber ist unbedingt einzuhalten.

Der Geber kann sonst beschädigt werden. Bei zu großer Krafteinwirkung auf den Geber können Haarrisse entstehen, die zum Ausfall der Geber führen.

Nehmen Sie erst den Geber aus dem Halter und trennen Sie anschließend die Steckverbindung des Gebers.

-	Verriegelungen -Pfeile- am Geberhalter -1- nach außen drücken.

-	Geber -2- mit angeschlossenen Leitungen nach hinten aus dem Geberhalter -1- herausziehen.

Hinweis

Beim Ausbau des Gebers darauf achten, dass der Entkopplungsring (schwarzer Silikonring) auf dem Geberkopf verbleibt und nicht im Halter stecken bleibt oder verloren geht.

Das Dehnen des Entkopplungsringes ist unbedingt zu vermeiden.

-	Steckverbindung -2- entriegeln und trennen und den Geber -1- abnehmen.

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:

Vorsicht!

Das Dehnen des Entkopplungsringes ist unbedingt zu vermeiden.

Bei Verwendung eines beschädigten Entkopplungsringes kann es zu Funktionsstörungen kommen.

Ersetzen Sie beschädigte Entkopplungsringe.

Hinweis

Die Geber sind in der Form unterschiedlich ausgeführt und müssen dem jeweiligen Einbauort in der Stoßfängerabdeckung zugeordnet werden.

Beachten Sie bei der Montage der Geber die Ausrichtung der elektrischen Geberanschlüsse.

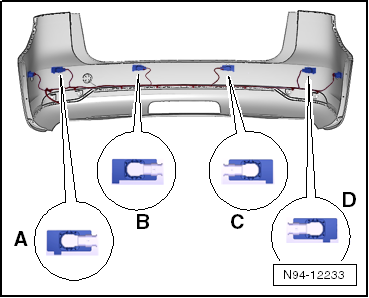

Zuordnung der Geber Einparkhilfe in der Innenseite der Stoßfängerabdeckung hinten:

A -	rechts Außen

B -	rechts Mitte

C -	links Mitte

D -	links Außen

Hinweis

Beim Einbau des Gebers darauf achten, dass der Entkopplungsring richtig auf dem Geberkopf montiert ist und sich beim Einstecken in den Geberhalter nicht verwirft oder aufrollt.

Beide Rastnasen des Geberhalters müssen beim Einbau des Gebers hörbar verrasten.

-	Nach dem Gebereinbau den richtigen Sitz des Gebers im Halter kontrollieren. Auf der Außenseite des Stoßfängers sichtbar muss das Maß -a- des Ringspaltes zwischen Geberkopf und Stoßfängerabdeckung gleichmäßig umlaufend sein.

Geber für Einparkhilfe hinten prüfen

Mit dieser Funktion können folgende Bauteile über das Steuergerät für Parklenkassistent geprüft werden:

Geber für Einparkhilfe hinten links -G203-

Geber für Einparkhilfe hinten Mitte links -G204-

Geber für Einparkhilfe hinten Mitte rechts -G205-

Geber für Einparkhilfe hinten rechts -G206-

-	Geber für Einparkhilfe hinten prüfen → Fahrzeugdiagnosetester.

Geber für Einparkhilfe ersetzen

Wird ein neuer Geber für Einparkhilfe verbaut, muss der Geberkopf vorher in der Farbe der Stoßfängerabdeckung lackiert werden. Bei der Lackierung der Geber müssen die folgenden Bedingungen eingehalten werden, um die Funktion der Einparkhilfe nicht zu beeinträchtigen.

Lackierung der Geber

-	Entkopplungsring (schwarzer Silikonring) vom neuen Geberkopf abnehmen.

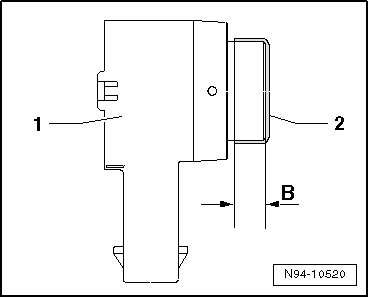

-	Den schwarzen Geberkopf -1- in dem zu lackierenden Bereich -2- mit Isopropanol entfetten.

-	Geber in dem zu lackierenden Bereich -2- in der Farbe der Stoßfängerabdeckung lackieren.

Hinweis

Das Maß -B- für den Lackauftrag beträgt 3 mm (+maximal 2 mm).

-	Nach der Lacktrocknung den Entkopplungsring (schwarzer Silikonring) wieder auf den Geberkopf aufsetzen.

Vorsicht!

Das Dehnen des Entkopplungsringes ist unbedingt zu vermeiden.

Bei Verwendung eines beschädigten Entkopplungsringes kann es zu Funktionsstörungen kommen.

Ersetzen Sie beschädigte Entkopplungsringe.
