Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Außen / Verglasung, Fensterbetätigung / Kraftschlüssig geklebte Scheiben / Frontscheibe ausbauen

A-Säulen-Verkleidung ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.70

-	Alle Sonnenblenden ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.68

-	Innenspiegel ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.68

-	Ziehe Sie die Wasserfangleisten links und rechts von der Motorhaube anfangend aus der Halteleisten an den A-Säulen ab → Pos.

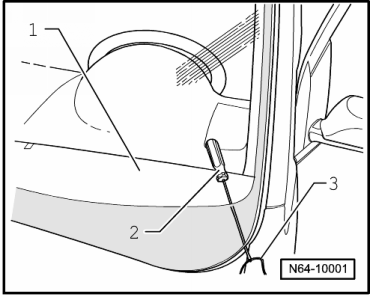

-	Schieben Sie die Abdeckfolie -V.A.G 1474/8--1- zwischen Frontscheibe und Schalttafel ein.

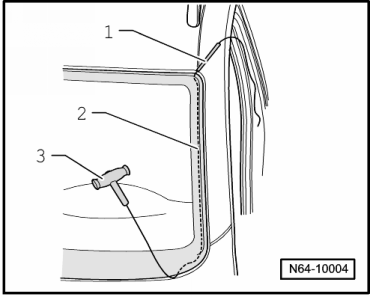

-	Ziehen Sie den Schneidefadenende -3- mit der Ahle -V.A.G 1474/2--2- durch das Klebe-Dichtungsmaterial in den Fahrzeuginnenraum.

-	Sichern Sie das Schneidefadenende innen mit dem Ziehgriff -V.A.G 1351/1--3- gegen Herausziehen.

-	Legen Sie den Schneidfaden -2- mithilfe des Röhrchens -1- in den Scheibenflansch ein.

-	Lösen Sie die Dichtlippe im oberen Bereich der Frontscheibe mit einem Kunststoffkeil vom Scheibenflansch ab und mit Reinigungslösung D 009 401 04 einsprühen (Gleitmittelersatz).

-	Bei zu engen Spaltmaßen Schneidfaden außen weiterführen und mit Kunststoffkeil unter die Lippe drücken.

-	Legen Sie den Schneidfaden um die Scheibe .

-	Achten Sie darauf, dass der Schneidfaden an den Ecken unter die Scheibe gelegt ist.

-	Befestigen Sie das zweite Fadenende an die Aufspulvorrichtung -V.A.G 1654 A-.

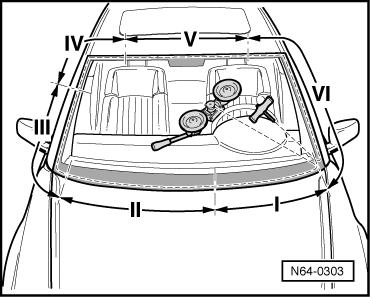

-	Setzen Sie die Aufspulvorrichtung -V.A.G 1654 A- in "Position I" an.

-	Setzen Sie die Aufspulvorrichtung -V.A.G 1654 A- entsprechend um und schneiden Sie die Scheibe frei.

-	Drücken Sie den Schneidfaden während des Freischneidens mit einem Kunststoffkeil gegen die Scheibe, um einen Freigang am Scheibenflansch und Schalttafel zu haben.

Frontscheibe einbauen

Nicht zerstörte Scheibe zum Einglasen vorbereiten → Kapitel.

Neue Scheibe zum Einglasen vorbereiten → Kapitel

Karosserieflansch zum Einglasen vorbereiten → Kapitel.

Einbauhinweise → Kapitel.

Mindestaushärtezeit → Kapitel.

Heckscheibe - Montageübersicht

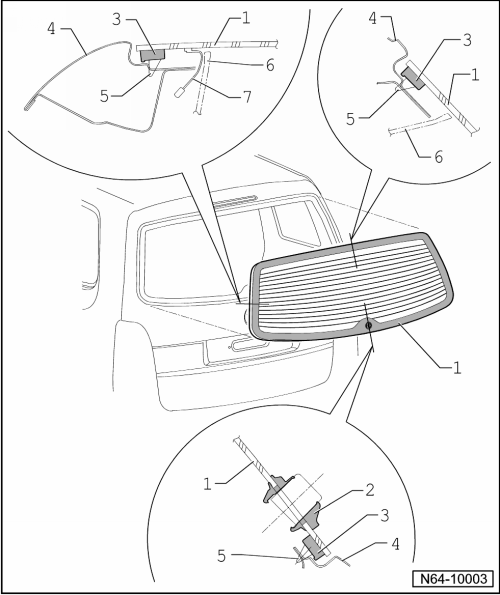

Heckscheibe - Montageübersicht

1 -	Heckscheibe

Heckscheibe ausbauen → Kapitel

Heckscheibe einbauen → Kapitel

2 -

Dichtung

für Heckscheibenwischer

3 -	Abstandssteg

Bestandteil der Scheibe

Auftragsfläche für das PUR-Klebedichtungsmaterial

4 -	Heckklappe

5 -	PUR-Klebedichtungsmaterial

Raupenquerschnitt : Breite = 6;5 mm Höhe = 10 mm (einschließlich Vorbeschichtung, Restmaterial auf Scheibe und Scheibenflansch)

Mindestaushärtezeit → Kapitel

6 -	Verkleidungen

Verkleidungen ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.70

7 -	Kontakt für Scheibenheizung
