Volkswagen Touran Reparaturanleitung :: Frontklappe Montageübersicht
Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Außen / Deckel, Klappen, Fahrerhaus, Zentralv. / Frontklappe / Frontklappe Montageübersicht
Hinweis| Die Frontklappe 08.2010 ► unterscheiden sich nur in der Optik und den Anbauteilen innen. |

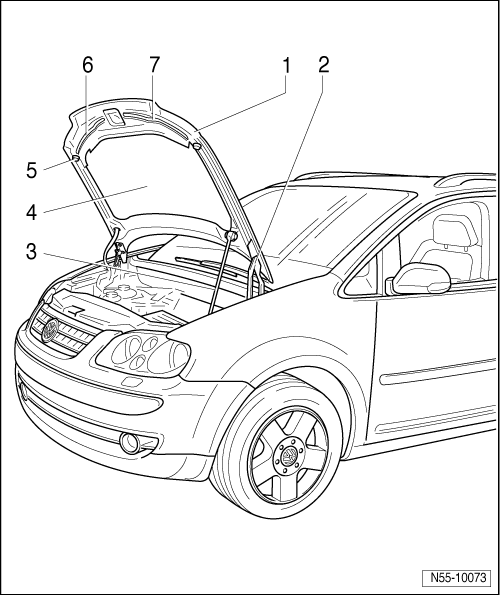

| 1 - | Klappe |
| aus- und einbauen → Kapitel |
| einstellen → Kapitel |
| 2 - | Scharnier |
| aus- und einbauen → Kapitel |
| einstellen → Kapitel |
| 3 - | Gasdruckfeder |
| ausbauen → Kapitel |
| entgasen → Kapitel |
| 4 - | Dämpfung |
| aus- und einbauen ► 07.2010 → Kapitel |
| aus- und einbauen ab 08.2010 ► → Kapitel |
| 5 - | Einstellpuffer |
| 2 Stück |
| ab 08.2010 ► 2 Stück je Seite |
| einstellen → Kapitel |
| 6 - | Dichtung rechts |
| in der Klappe eingeclipst |
| 7 - | Dichtung links |
| in der Klappe eingeclipst |
