Volkswagen Touran Reparaturanleitung :: Einbaulage des Scheinwerfers korrigieren

  Hinweis

Die Abbildungen zeigen das Korrigieren der Einbaulage am linken Scheinwerfer. Die Korrektur des rechten Scheinwerfers erfolgt sinngemäß.
Wenn bei der Kontrolle der Einbaulage des Scheinwerfers ungleichmäßige Spaltmaße zur Karosserie festgestellt werden, Einbaulage korrigieren.
-  Zündung und alle elektrischen Verbraucher ausschalten und Zündschlüssel abziehen.

-  Befestigungsschraube -2- am Scheinwerfer hinten lösen.
  Einbaulage des Scheinwerfers korrigieren

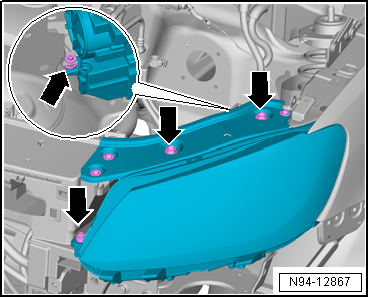

-  Die drei Befestigungsschrauben -Pfeile- lösen.
  Einbaulage des Scheinwerfers korrigieren
-  Bündigkeit zur Karosserie durch Hinein- oder Herausdrehen der Hohlschrauben -Pfeile- anpassen.
  Einbaulage des Scheinwerfers korrigieren
-  Die drei Befestigungsschrauben -Pfeile- mit dem vorgeschriebenen Anzugsdrehmoment anziehen → Kapitel.
  Einbaulage des Scheinwerfers korrigieren
-  Befestigungsschraube -2- am Scheinwerfer hinten mit dem vorgeschriebenen Anzugsdrehmoment an ziehen → Kapitel.
-  Ggf. erneut die Einbaulage des Scheinwerfers auf gleichmäßige Spaltmaße hin kontrollieren und korrigieren.
-  Funktionen des Scheinwerfers prüfen.
-  Grundeinstellung der Scheinwerfer durchführen → Heft.
-  Scheinwerfereinstellung prüfen und ggf. Scheinwerfer einstellen → Heft.
  Einbaulage des Scheinwerfers korrigieren

Lampen für Scheinwerfer ersetzen


ACHTUNG!
Beachten Sie die Anwendungs- und Sicherheitshinweise zum Wechsel für Gasentladungslampen → Kapitel.
