Volkswagen Touran Reparaturanleitung :: Deckeldichtung ersetzen

-	Glasdeckel für Schiebe-/Ausstelldach ausbauen → Kapitel.

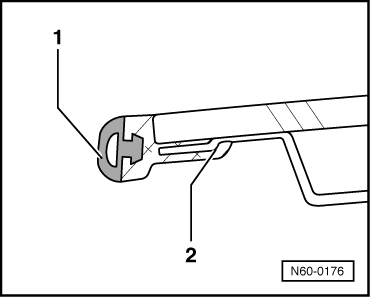

-	Ziehen Sie die Dichtung -1- vom Glasdeckel ab.

-	Drücken Sie die neue Dichtung mittig in den Glasdeckel -2- ein.

Hinweis

Zur leichteren Montage der Dichtung, Deckelrand mit Seifenlösung bestreichen.
