Volkswagen Touran Betriebsanleitung :: Fahrzeug anheben mit dem Wagenheber
Abb. 209
Aufnahmepunkte für den
Wagenheber.

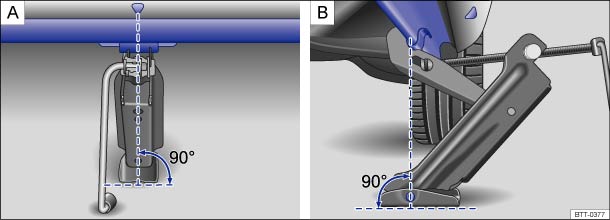

Abb. 210
Wagenheber hinten an der
linken Fahrzeugseite angesetzt.
Lesen und beachten Sie zuerst die einleitenden
Informationen und Sicherheitshinweise
⇒
Einleitung
zum Thema 
Der Wagenheber darf nur an den gezeigten Aufnahmepunkten
(Markierungen in der Karosserie) angesetzt werden ⇒ Abb. 209 . Es
gilt der Aufnahmepunkt, der sich bei dem jeweiligen Rad befindet ⇒ .
Das Fahrzeug darf nur an den Aufnahmepunkten für den Wagenheber angehoben werden.
