Volkswagen Touran Reparaturanleitung :: Bremssattel FN 3 instand setzen

Volkswagen Touran Reparaturanleitung / Bremsanlagen / Bremse - Hydraulik, Regler, Versträter / Bremssattel vorn instand setzen / Bremssattel FN 3 instand setzen

Bei Instandsetzungen kompletten Reparatursatz einbauen.

Zum Reinigen der Bremse ist ausschließlich nur Spiritus zu verwenden.

Bremszylinder, Kolben und Dichtring dünn mit Montagepaste -G 052 150 A2- bestreichen.

Im Reparaturfall sind die Bremssättel vor dem Einbau in das Fahrzeug (ohne Bremsbeläge) unbedingt entsprechend vorzuentlüften → Kapitel.

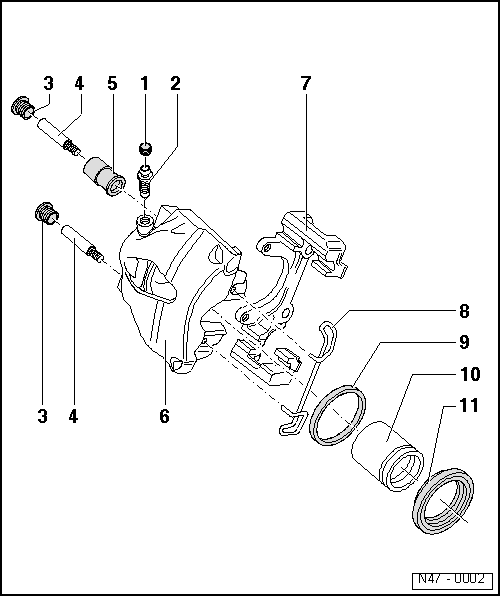

Bremssattel FN 3 instand setzen

1 -	Staubkappe

auf Entlüftungsventil stecken

2 -	Entlüftungsventil

10 Nm

vor dem Einschrauben Gewinde leicht mit Montagepaste -G 052 150 A2- einfetten

3 -	Abdeckkappen

in Lagerbuchse einsetzen

4 -	Führungsbolzen

30 Nm

5 -	Lagerbuchse

in Bremssattel einsetzen

6 -	Bremssattel

7 -	Bremsträger

mit dem Bremssattel verschrauben

8 -	Haltefeder

mit den beiden Enden in Bohrungen des Bremssattel einsetzen

9 -

Dichtring

aus- und einbauen → Kapitel

10 -

Kolben

aus- und einbauen → Kapitel

Kolben vorher dünn mit Montagepaste G 052 150 A2 bestreichen

11 -	Schutzkappe

aus- und einbauen → Kapitel

beim Einsetzen des Kolbens nicht beschädigen
