Volkswagen Touran Reparaturanleitung :: Bremssattel CII 41 - Montageübersicht

Volkswagen Touran Reparaturanleitung / Bremsanlagen / Bremse - Hydraulik, Regler, Versträter / Bremssattel hinten instand setzen / Bremssattel CII 41 - Montageübersicht

Bei Instandsetzungen kompletten Reparatursatz einbauen.

Zum Reinigen der Bremse ist ausschließlich nur Spiritus zu verwenden.

Neue Bremssättel sind mit Bremsflüssigkeit befüllt und vorentlüftet.

Bremszylinder, Kolben und Dichtring dünn mit Montagepaste -G 052 150 A2- bestreichen.

Im Reparaturfall sind die Bremssättel vor dem Einbau in das Fahrzeug (ohne Bremsbeläge) unbedingt entsprechend vorzuentlüften → Kapitel.

15 Zoll ab KW 32/04

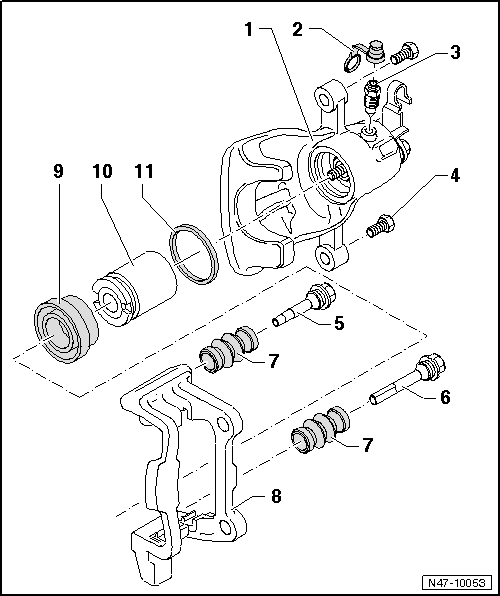

Bremssattel CII 41 - Montageübersicht

1 -	Bremssattel

mit Hebel für Handbremsseil

bei einer Undichtigkeit am Hebel für Handbremsseil Bremssattel ersetzen

nach dem Instandsetzen Bremssattel vorentlüften → Kapitel

2 -	Staubkappe

3 -	Entlüftungsventil

10 Nm

vor dem Einschrauben Gewinde leicht mit Montagepaste -G 052 150 A2- einfetten

4 -

Schraube

35 Nm

nach jeder Demontage ersetzen

beim Lösen und Festziehen am Führungsbolzen gegenhalten

5 -	Führungsbolzen

mit Stufen

kürzer als Pos. 6

vor dem Aufziehen der Schutzkappe fetten

6 -	Führungsbolzen

länger als Pos. 5

vor dem Aufziehen der Schutzkappe fetten

7 -	Schutzkappe

auf Bremsträger und Führungsbolzen aufziehen

8 -	Bremsträger mit Tilger

wird zusammengebaut mit ausreichender Fettmenge an den Führungsbolzen als Ersatzteil geliefert

bei Beschädigungen an den Schutzkappen oder an den Führungsbolzen Reparatursatz einbauen. Beiliegendes Fettkissen zum Fetten der Führungsbolzen verwenden

9 -	Schutzkappe

mit der äußeren Dichtlippe auf den Kolben aufziehen

aus- und einbauen → Kapitel

10 -	Kolben mit automatischer Nachstellvorrichtung

aus- und einbauen → Kapitel

Kolben vorher dünn mit Montagepaste -G 052 150 A2- bestreichen

11 -

Dichtring

aus- und einbauen → Kapitel
