Ausbauen:

Vor Beginn der Montagearbeiten führen Sie bitte folgende Punkte durch:
-  Schalten Sie die Zündung und alle elektrischen Verbraucher aus und ziehen Sie den Zündschlüssel ab.

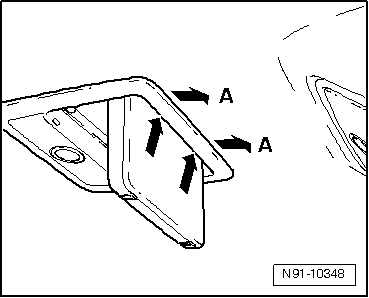

-  Klappen Sie den Monitor durch Betätigen des Knopfes -Pfeil- aus.
  Ausbauen

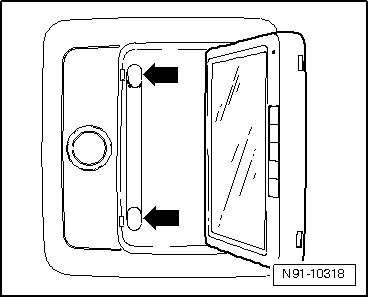

-  Clipsen Sie die beiden Abdeckungen -Pfeile- aus.
  Ausbauen

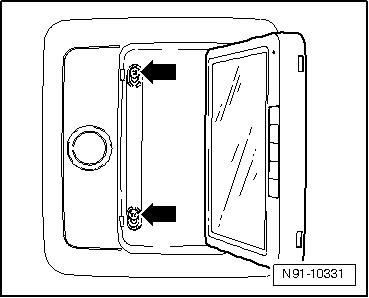

-  Schrauben Sie die beiden Schrauben -Pfeile- heraus.
  Ausbauen

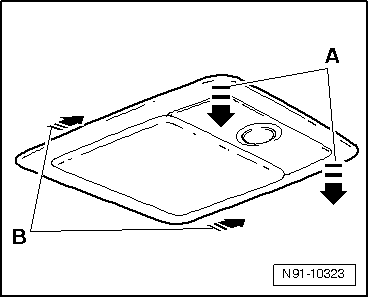

-  Ziehen Sie den Rahmen des Monitors in -Pfeilrichtung A- vorsichtig herunter, clipsen Sie ihn aus und schieben Sie ihn ein Stück in -Pfeilrichtung B-.
-  Nehmen Sie den Monitor aus der Halterung im Dach heraus und trennen Sie die Steckverbindung.
  Ausbauen

Einbauen:

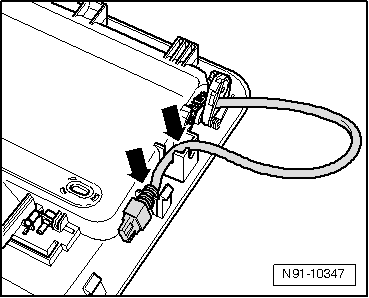

Befestigen Sie den Leitungssatz am Monitor wie auf dem Bild dargestellt -Pfeile-.
-  Stecken Sie die Steckverbindung des Monitors auf die Steckverbindung im Dach auf.
  Einbauen

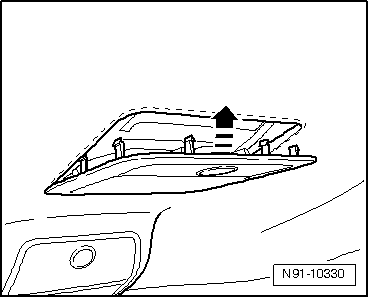

-  Schieben Sie den Monitor in die Aufnahmen der Halterung im Dach -Pfeile-.
  Einbauen

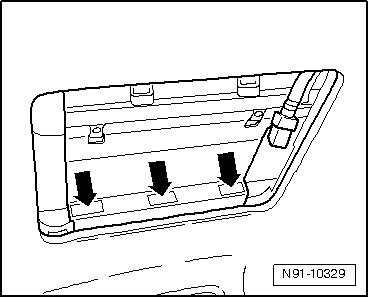

-  Greifen Sie mit den Händen in den Einbaurahmen des Monitors -Pfeile- und schieben Sie die gesamte Einheit in Richtung -A- bis zum Anschlag.
  Einbauen

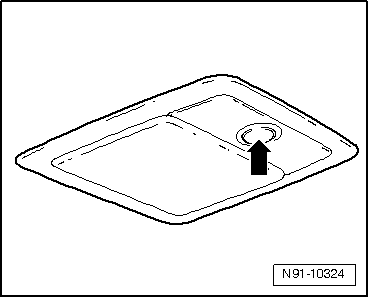

-  Drücken Sie den Monitor vorsichtig in -Pfeilrichtung- hoch, bis er im Dach einrastet.
-  Korrigieren Sie den Sitz der Monitoreinheit durch leichtes Verschieben in alle Richtungen, bis die Monitoreinheit optisch korrekt sitzt.
  Einbauen
-  Schrauben Sie nun die Schrauben handfest (2 Nm) ein -Pfeile-.
  Einbauen
-  Drücken Sie die Abdeckungen -Pfeile- auf die Schrauben auf.
-  Prüfen Sie abschließend die Funktionsfähigkeit des Multimediasystems.
