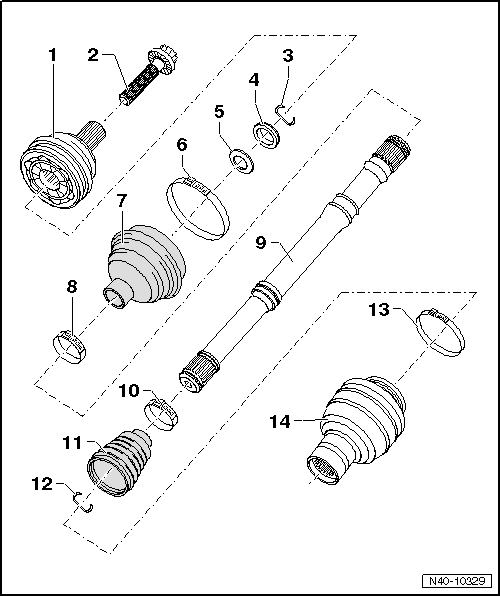

Montageübersicht: Gelenkwelle mit Gleichlaufschiebegelenk VL107 (gesteckt)

1 -	Gleichlaufgelenk außen

nur komplett ersetzen

ausbauen → Anker

einbauen: Mit Plastikhammer auf die Welle bis Anschlag auftreiben

prüfen → Kapitel

2 -

Schraube

unterschiedliche Ausführungen

Zuordnung → Elektronischer Ersatzteilkatalog "ETKA"

ACHTUNG!

Es gibt 2 Arten der Zwölfkantschraube, mit und ohne Verrippung. Unterscheidungsmerkmal → Abb.

Beim Einbau der Zwölfkantschraube muss immer darauf geachtet werden, welche Zwölfkantschraube verbaut wird.

Dementsprechend muss das passende Anzugsdrehmoment verwendet werden.

Das Anzugsdrehmoment der Zwölfkantschraube "mit" Verrippung beträgt 70 Nm + 90, lösen und anziehen → Kapitel.

Das Anzugsdrehmoment der Zwölfkantschraube "ohne" Verrippung beträgt 200 Nm + 180, lösen und anziehen → Kapitel.

nach jeder Demontage ersetzen

3 -	Sicherungsring

nach jeder Demontage ersetzen

in die Nut der Welle einsetzen

4 -	Anlaufring

Einbaulage → Abb.

5 -	Tellerfeder

Einbaulage → Abb.

6 -	Klemmschelle

nach jeder Demontage ersetzen

spannen → Abb.

7 -	Gelenkschutzhülle

auf Risse und Scheuerstellen prüfen

Werkstoff: Hytrel (Polyelastomere)

8 -	Klemmschelle

nach jeder Demontage ersetzen

spannen → Abb.

9 -	Gelenkwelle

10 -	Klemmschelle

nach jeder Demontage ersetzen

spannen → Abb.

11 -	Gelenkschutzhülle für Gleichlaufschiebegelenk

Werkstoff: Hytrel (Polyelastomere)

ohne Belüftungsbohrung

auf Risse und Scheuerstellen prüfen

12 -	Sicherungsring

nach jeder Demontage ersetzen

in die Nut der Welle einsetzen

13 -	Klemmschelle

nach jeder Demontage ersetzen

spannen → Abb.

14 -	Gleichlaufschiebegelenk

nur komplett ersetzen

ausbauen → Abb.

einbauen: Mit Plastikhammer auf die Welle bis Anschlag auftreiben

Unterscheidungsmerkmal zwischen der Zwölfkantschraube mit Verrippung und der Zwölfkantschraube ohne Verrippung

Die Zwölfkantschrauben unterscheiden sich an der Auflagefläche -Pfeil A- und -Pfeil B-.

I -	Zwölfkantschraube mit Verrippung -Pfeil A-

II -	Zwölfkantschraube ohne Verrippung -Pfeil B-
