Volkswagen Touran Reparaturanleitung / Elektrische Anlage ab 08. 2010 / Armaturen, Instrumente, SVA / Schalttafeleinsatz / Allgemeine Beschreibung

Hinweis

Zusätzliche Informationen:

→ Nr.306

→ Nr.307

Allgemeine Beschreibung:

Im Schalttafeleinsatz sind die folgenden Bauteile integriert:

Steuergerät mit Anzeigeeinheit im Schalttafeleinsatz -J285-

Steuergerät für Wegfahrsicherung -J362-

Geschwindigkeitsmesser

Drehzahlmesser

Kraftstoffvorratsanzeige

Kühlmitteltemperaturanzeige

Multifunktionsanzeige

Kontrollleuchten → Kapitel

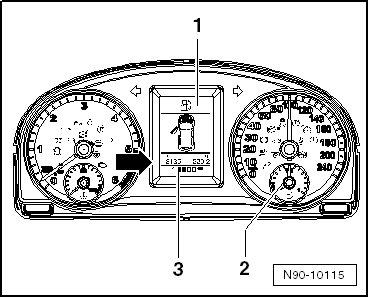

Bei Fahrzeugen mit Erdgasantrieb (EcoFuel) dient das Rundinstrument -2- als Gasvorratsanzeige. Die Kontrollleuchte -1- ist die Reserveanzeige für den Gasvorrat. Zusätzlich verfügt der Schalttafeleinsatz über eine Segmentanzeige -Pfeil- als Benzinvorratsanzeige und eine Kontrollleuchte für den Benzin-Notbetrieb -3-.

Zur akustischen Unterstützung einiger optischer Anzeigen besitzt der Schalttafeleinsatz einen durch das Steuergerät angesteuerten Warnsummer.

Alle Kontrollleuchten sind mit Leuchtdioden (LEDs) bestückt. Instandsetzungen des Schalttafeleinsatzes sind nicht vorgesehen. Im Bedarfsfall wird der Schalttafeleinsatz komplett ersetzt → Kapitel.

Das Diagnose-Interface für Datenbus -J533- (Gateway) ist als separates Steuergerät ausgeführt und nicht, wie bei verschiedenen anderen Fahrzeugen, Bestandteil des Schalttafeleinsatzes → Kapitel.

Fehlererkennung und Fehleranzeige:

Der Schalttafeleinsatz ist mit einer Eigendiagnose ausgestattet, die die Fehlersuche erleichtert.

Zur Fehlersuche ist der → Fahrzeugdiagnosetester zu verwenden.
