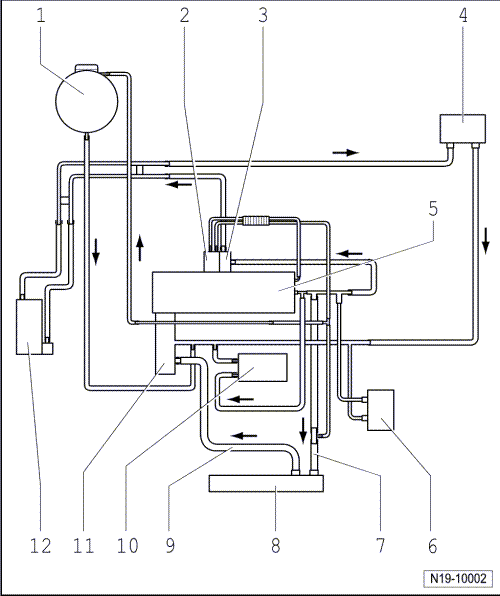

Anschlussplan für Kühlmittelschläuche bei Fahrzeugen mit Zusatzheizung (Zuheizer), Motorkennbuchstabe: BLS

1 -  Ausgleichsbehälter
2 -  Bypassklappe
3 -  Kühler für Abgasrückführung
4 -  Wärmetauscher für Heizung
5 -  Zylinderkopf/Zylinderblock
6 -  Getriebeölkühler
Nur bei Fahrzeugen mit Automatikgetriebe
7 -  Kühlmittelschlauch oben
8 -  Kühler
9 -  Kühlmittelschlauch unten
10 -  Motorölkühler
11 -  Kühlmittelpumpe/Kühlmittelregler
12 -  Zusatzheizung Thermo Top V
aus- und einbauen → Kapitel
mit Umwälzpumpe -V55-
Umwälzpumpe -V55- aus- und einbauen → Kapitel
