Hinweis

Die Darstellung erfolgt für die rechte Seite. Für die linke Seite ist sinngemäß daraus abzuleiten.

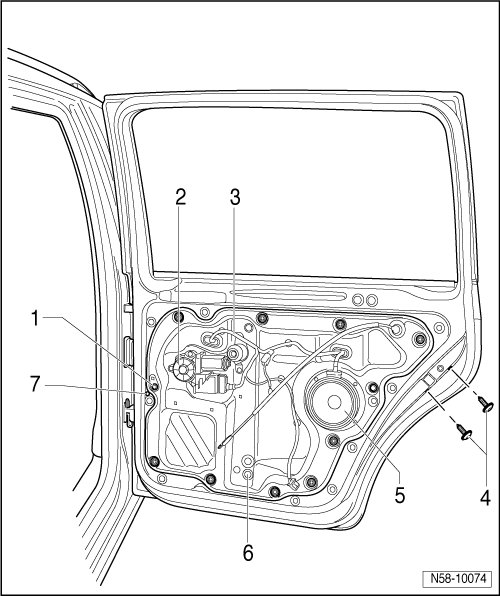

Aggregateträger - Montageübersicht

1 -

Schraube

elf Stück

8 Nm

2 -	Fensterhebermotor

ausbauen → Kapitel

3 -	Leitungsstrang

4 -

Schraube

zwei Stück

20 Nm

5 -	Lautsprecher

6 -	Verschlussstopfen

7 -	Kabelhalter
