Volkswagen Touran Reparaturanleitung :: Übersicht Kraftübertragung

Volkswagen Touran Reparaturanleitung / Gang Schaltgetriebe 02S / Technische Daten / Übersicht Kraftübertragung

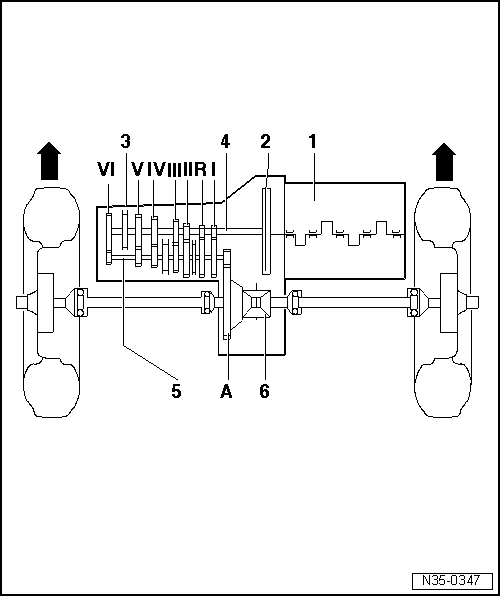

Benennung

-Pfeile- in Fahrtrichtung

Benennung

1 -

Motor

2 -

Kupplung

3 -	Schaltgetriebe

4 -	Antriebswelle

5 -	Abtriebswelle

6 -	Ausgleichsgetriebe

Übersetzung

-Pfeile- in Fahrtrichtung

Übersetzung

I -

1. Gang

II -

2. Gang

III -

3. Gang

IV -

4. Gang

V -

5. Gang

VI -

6. Gang

R -	Rückwärtsgang
