Aggregateträger in Stand setzen

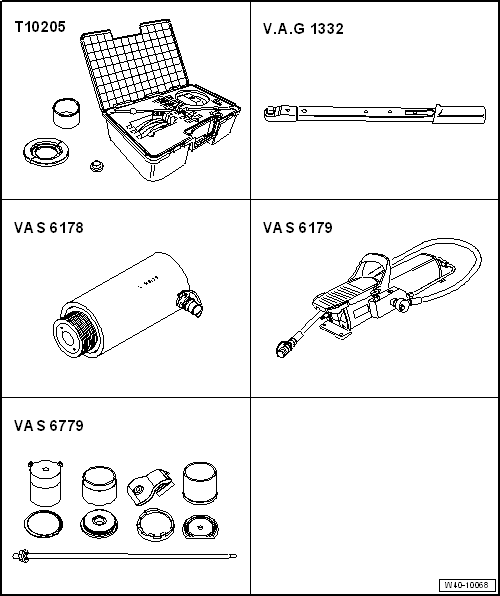

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Montagevorrichtung -T10205-

Drehmomentschlüssel -V.A.G 1332-

Hydraulikzylinder -VAS 6178-

Fußpumpe -VAS 6179-

Montagevorrichtung -VAS 6779-

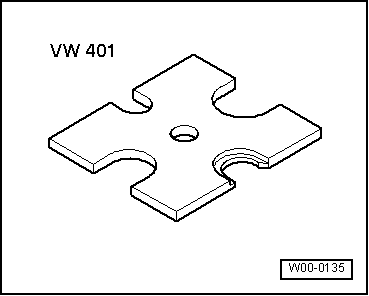

Druckplatte -VW 401-

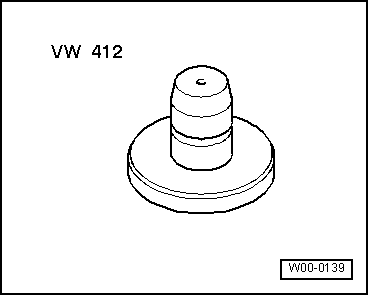

Druckstempel -VW 412-

Gummimetalllager für Pendelstütze ersetzen

-	Geräuschdämpfung vorn ausbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr.50.

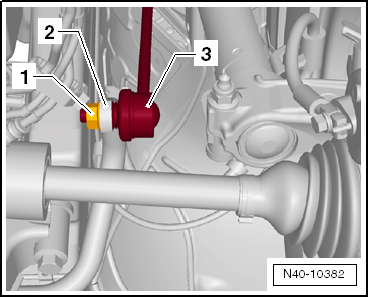

-	Sechskantmutter -1- von der Koppelstange -3- rechts und links abschrauben.

-	Koppelstange -3- aus dem Stabilisator -2- auf der rechten und linken Seite herausziehen.

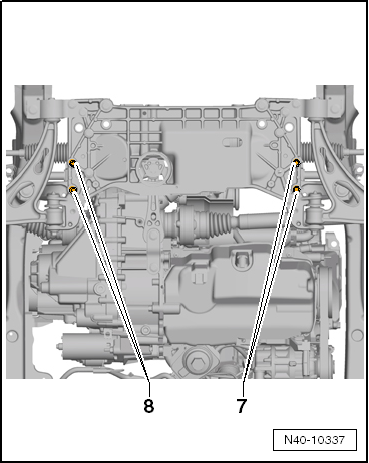

-	Schrauben für Stabilisator -7- und -8- ausbauen.

Den Stabilisator in Einbaulage im Fahrzeug belassen.

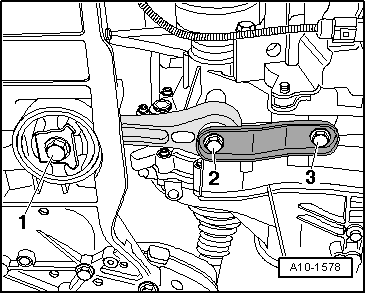

-	Schraube -1- herausschrauben.

-	Schrauben -2- und -3- herausschrauben.

-	Pendelstütze herausnehmen.

Gummimetalllager auspressen

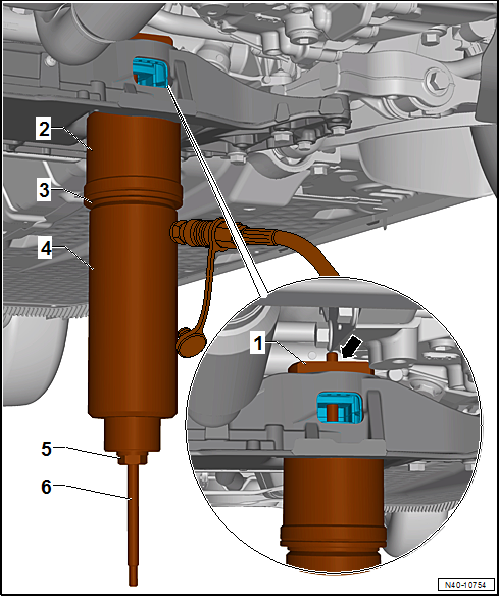

-	Montagevorrichtung -VAS 6779- wie in der Abbildung dargestellt an den Aggregateträger anbauen.

-	Druckstück zur Demontage -VAS 6779-1--1- mit der flachen Seite -Pfeil- in Fahrtrichtung auf das Gummimetalllager aufsetzen.

Aggregateträger in Stand setzen

1 - Druckstück zur Demontage -VAS 6779/1-

2 - Rohr -VAS 6779/4-, mit dem kleinen Außendurchmesser zum Aggregateträger

3 - Druckstück -VAS 6779/5-

4 - Hydraulikzylinder -VAS 6178- mit Druckkopf -T10205/13-

5 - Sechskantmutter -VAS 6779/3-

6 - Gewindespindel -VAS 6779/2-

-	Beide Gummimetalllager zugleich so weit auspressen, bis das obere Gummimetalllager -2- in der Öffnung für Pendelstütze -Pfeil- im Aggregateträger sichtbar ist.

-	Sichtprüfung des Außenrings des oberen Gummimetalllagers -2- durchführen.

Ist der Außenring des oberen Gummimetalllagers -2- verformt, muss dieser durch die Öffnung für Pendelstütze -Pfeil- im Aggregateträger zerstört werden.

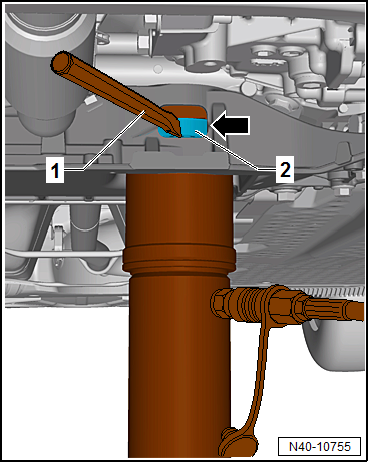

-	Mit einem Meißel oder ähnlichem Werkzeug -1-, einen Bruch in den Außenring des oberen Gummimetalllagers -2- einarbeiten.

Hinweis

Dieser Arbeitsgang ist notwendig, um das Verkanten des Außenrings des oberen Gummimetalllagers im Bereich der Öffnung für Pendelstütze im Aggregateträger zu vermeiden.

-	Beide Gummimetalllager zugleich ganz auspressen.

Gummimetalllager zum Einpressen vorbereiten

Hinweis

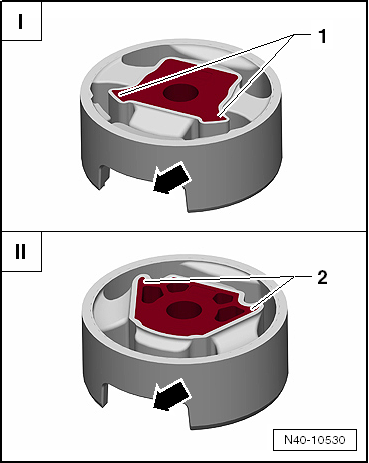

Es gibt zwei unterschiedliche Ausführungen der Gummimetalllager für Pendelstütze - die T-Ausführung -I- und die V-Ausführung -II-.

Die Zuordnung erfolgt über den → Elektronischen Ersatzteilkatalog "ETKA".

I -	Die Ecken des Innenkerns -1- zeigen zur Aussparung für Pendelstütze -Pfeil- (T-Ausführung)

II -	Die Ecken des Innenkerns -2- zeigen von der Aussparung für Pendelstütze -Pfeil- weg (V-Ausführung)

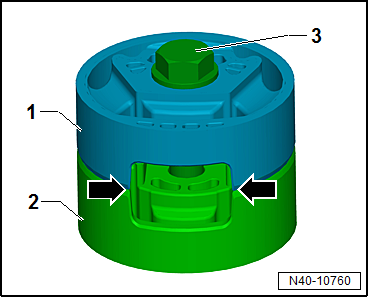

-	Gummimetalllager -1- und -2- so aufeinanderlegen, dass die Ausschnitte -Pfeile- genau übereinander liegen.

-	Gummimetalllager -1- und -2- mit der Originalschraube -3- handfest verschrauben.

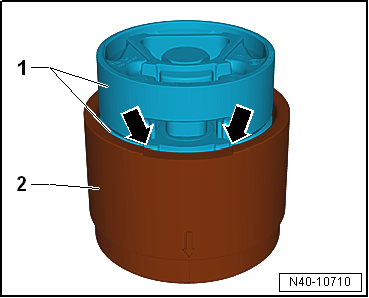

-	Die Gummimetalllager -1- mit dem Schraubenkopf nach oben in den großen Durchmesser des Trichters -VAS 6779/6--2- einsetzen.

-	Die Gummimetalllager -1- im Trichter -VAS 6779/6--2- ausrichten. Der Ausschnitt der Gummimetalllager muss der Vertiefung -Pfeile- im Trichter -VAS 6779/6--2- genau gegenüberliegen.

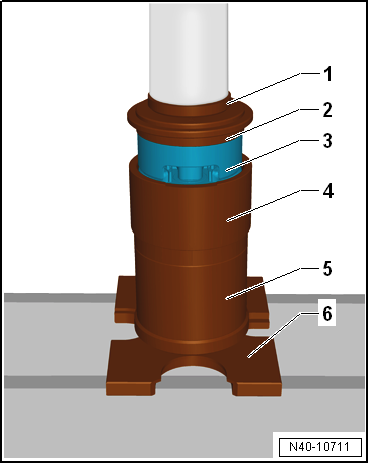

-	Gummimetalllager -3- in den Trichter -VAS 6779/6- wie in der Abbildung dargestellt bis zum Anschlag einpressen.

1 -	Druckstempel -VW 412-

2 -	Druckstück -VAS 6779/5-, die Seite mit der Aufschrift "A" zeigt nach oben

3 -	Gummimetalllager

4 -	Trichter -VAS 6779/6-

5 -	Rohr -VAS 6779/4-

6 -	Druckplatte -VW 401-

-	Schraube aus dem Gummimetallager herausschrauben.

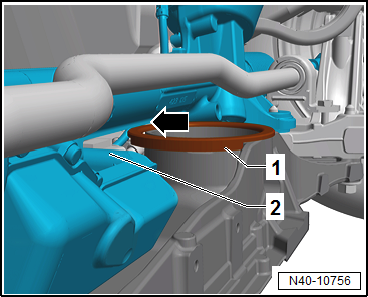

Fahrzeuge mit Lenkgetriebe der Generation 1 bis 3

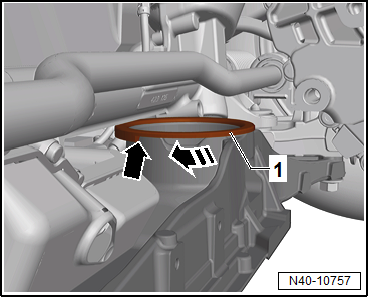

-	Aufnahmering -VAS 6779/11--1- so auf den Aggregateräger aufsetzen, dass die Nase des Aufnahmerings nach links zeigt.

Hinweis

Beim Aufsetzen des Aufnahmerings -VAS 6779/11- auf den Freigang am Lenkgetriebe -2- achten -Pfeile-.

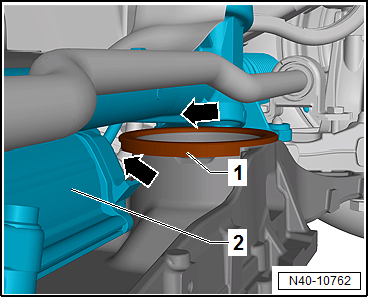

Fahrzeuge mit Lenkgetriebe APA

-	Aufnahmering -VAS 6779/11--1- so auf den Aggregateräger aufsetzen, dass die Nase des Aufnahmerings nach links zeigt.

Hinweis

Beim Aufsetzen des Aufnahmerings -VAS 6779/11- auf den Freigang am Lenkgetriebe -2- achten -Pfeil-.

Fortsetzung für alle Fahrzeuge

-	Den Aufnahmering -VAS 6779/11--1- so in -Pfeilrichtung- drehen, dass die Nase -Pfeil- nach hinten zeigt.

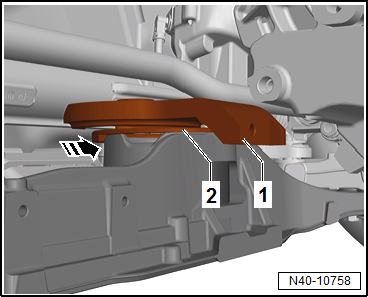

-	Gegenhalter -VAS 6779/7--1- von links in -Pfeilrichtung- auf den Aufnahmering -VAS 6779/11- aufsetzen.

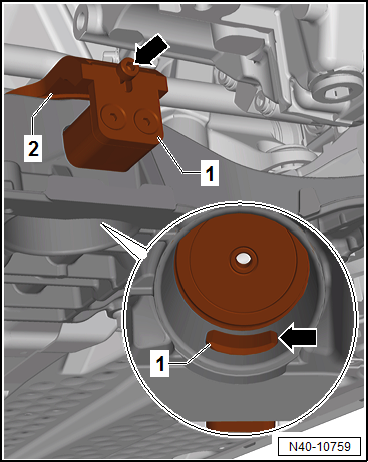

-	Den Einsatz -VAS 6779/7-1A--1- in die Öffnung für Pendelstütze im Aggregateträger einsetzen.

-	Den Einsatz -VAS 6779/7-1A- mit der Schraube -Pfeil- an den Gegenhalter -VAS 6779/7--2- anschrauben.

-	Darauf achten, dass der Einsatz -VAS 6779/7-1A--1- richtig in der Öffnung des Aggregateträgers sitzt, -Pfeil-.

Gummimetalllager einpressen

-	Gewindespindel -VAS 6779/2--7- in den Gegenhalter -VAS 6779/7--1- einschrauben.

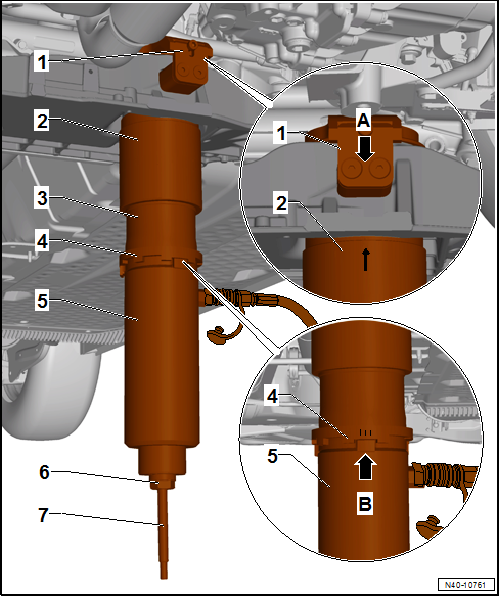

-	Montagevorrichtung -VAS 6779- wie in der Abbildung an den Aggregateträger anbauen.

Aggregateträger in Stand setzen

1 - Gegenhalter -VAS 6779/7-

2 - Trichter -VAS 6779/6-, -Pfeilmarkierung- am Trichter muss mittig den beiden Schrauben -Pfeil A- gegenüberstehen

3 - Druckstück -VAS 6779/9-

4 - Stufenring -VAS 6779/8-, die Markierung -III- am Stufenring muss zu dem Nocken -Pfeil B- am Druckstück -VAS 6779/9- zeigen.

5 - Hydraulikzylinder -VAS 6178- mit Druckkopf -T10205/13-

6 - Sechskantmutter -VAS 6779/3-

7 - Gewindespindel -VAS 6779/2-

-	Beide Gummimetalllager zugleich einpressen.

-	Montagevorrichtung -VAS 6779- vom Aggregateträger abbauen und den Sitz der eingepressten Gummimetalllager kontrollieren.

-	Stabilisator mit dem Aggregateträger und den Koppelstangen verschrauben.

-	Pendelstütze einsetzen.

-	Schrauben -2- und -3- einschrauben und festziehen.

-	Schraube -1- einschrauben und festziehen.

-	Geräuschdämpfung vorn einbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr.50.

Anzugsdrehmomente

Schraube

Anzugsdrehmoment

Pendelstütze an Getriebe M10 x 35

Neue Schraube verwenden

50 Nm + 90 weiterdrehen

Pendelstütze an Getriebe M10 x 75

Neue Schraube verwenden

50 Nm + 90 weiterdrehen

Pendelstütze an Aggregateträger M14 x 1,5 x 70

Neue Schraube verwenden

erst festziehen wenn Pendelstütze am Getriebe verschraubt ist

100 Nm + 90 weiterdrehen

Stabilisator an Koppelstange

Neue Mutter verwenden

Am Innenvielzahn des Gelenkzapfens gegenhalten

65 Nm

Stabilisator an Aggregateträger

Neue Schrauben verwenden

20 Nm + 90
