Volkswagen Touran Reparaturanleitung :: Absaug- und Füllventil mit Schraderventil

Volkswagen Touran Reparaturanleitung / Klimaanlage mit Kältemittel R134a / Allgemeines zum Kältemittelkreislauf / Absaug- und Füllventile für Schnellkupplungen der Klima-Service-Station am Kältemittelkreislauf / Absaug- und Füllventil mit Schraderventil

Hinweis

Drehmomentschlüssel -V.A.G 1783- mit "Einsteckknarre 1/4" -VAS 6234-

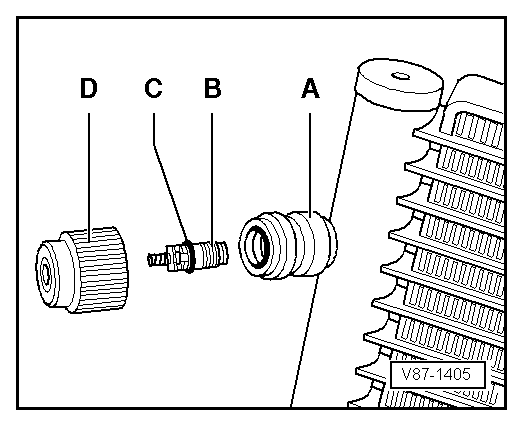

Passender Steckeinsatz -T10364- zum Lösen des Schraderventileinsatzes → Abb.

A -	Serviceanschluss (eingelötet)

B -	Schraderventileinsatz (2,4 +- 0,2 Nm)

C -	O-Ring (zugehörig zum Ventil)

D -	Verschlussdeckel mit Dichtung

Absaug- und Füllventil mit Schraderventil
