Volkswagen Touran Reparaturanleitung :: Frontscheibenwischer-Endablage einstellen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

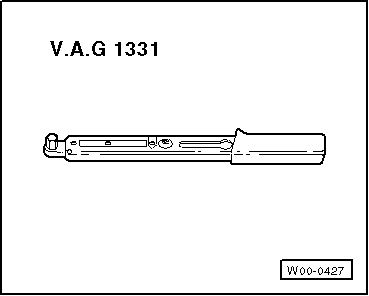

Drehmomentschlüssel -V.A.G 1331/-

Hinweis

Bei Rechtslenkerfahrzeugen sind die Wischerblätter spiegelbildlich angeordnet.

-	APS-Funktion deaktivieren → Kapitel.

-	Wischer in die Endablage laufen lassen und anschließend die Zündung ausschalten.

-	Einstellung der Frontscheibenwischer-Endablage vornehmen.

Fahrerseite:

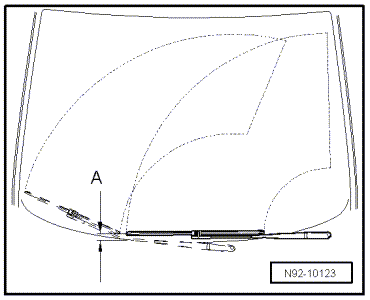

Der Abstand -A- zwischen Wischergummi und Oberkante der Wasserkastenabdeckung muss 30+-10 mm betragen.

-	Frontscheibenwischer-Endablage gegebenenfalls durch Versetzen des Wischerarms einstellen.

Wischerarme ausbauen → Kapitel.

-	Schraubverbindungen mit den vorgeschriebenen Anzugsdrehmomenten anziehen → Kapitel.

Beifahrerseite:

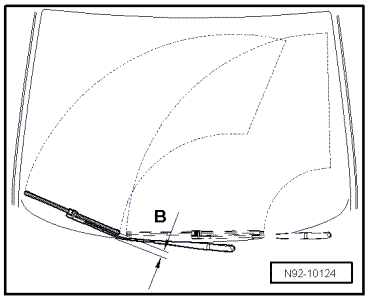

Der Abstand -B- zwischen Wischergummi und Oberkante der Wasserkastenabdeckung muss 30+-10 mm betragen.

-	Frontscheibenwischer-Endablage gegebenenfalls durch Versetzen des Wischerarms einstellen.

Wischerarme ausbauen → Kapitel.

-	Schraubverbindungen mit den vorgeschriebenen Anzugsdrehmomenten anziehen → Kapitel.
