Volkswagen Touran Reparaturanleitung :: Kontaktbelegungen an den Steckverbindungen des Verstärkers

Volkswagen Touran Reparaturanleitung / Kommunikation / Verstärker für das Soundsystem / Kontaktbelegungen an den Steckverbindungen des Verstärkers

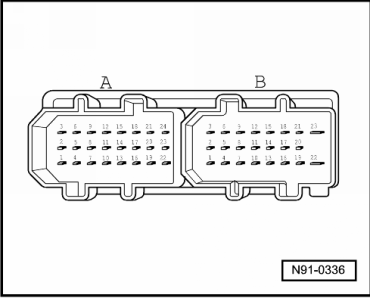

Mehrfachsteckverbindung A, 24-fach

1 -  Hochtonlautsprecher hinten links, plus
2 -  Tieftonlautsprecher hinten rechts, minus
3 -  Tieftonlautsprecher hinten rechts, plus
4 -  Tieftonlautsprecher hinten links, plus
5 -  Hochtonlautsprecher hinten rechts, minus
6 -  Hochtonlautsprecher hinten rechts, plus
7 -  Hochtonlautsprecher hinten links, minus
8 -  Tieftonlautsprecher vorn links, minus
9 -  Tieftonlautsprecher vorn links, plus
10 -  Tieftonlautsprecher hinten links, minus
11 -  Mitteltonlautsprecher vorn rechts, minus
12 -  Mitteltonlautsprecher vorn rechts, plus
13 -  nicht belegt
14 -  Audiosignaleingang, hinten links, minus
15 -  Audiosignaleingang, hinten links, plus
16 -  nicht belegt
17 -  Audiosignaleingang, hinten rechts, minus
18 -  Audiosignaleingang, hinten rechts, plus
19 -  Control in (optional)
20 -  Audiosignaleingang, vorn links, minus
21 -  Audiosignaleingang, vorn links, plus
22 -  nicht belegt
23 -  Audiosignaleingang, vorn rechts, minus
24 -  Audiosignaleingang, vorn rechts, plus
  Mehrfachsteckverbindung A, 24-fach

Mehrfachsteckverbindung B, 23-fach

1 -  CAN, low
2 -  Mitteltonlautsprecher vorn links, minus
3 -  Mitteltonlautsprecher vorn links, plus
4 -  CAN, high
5 -  nicht belegt
6 -  Hochtonlautsprecher vorn links, minus
7 -  nicht belegt
8 -  nicht belegt
9 -  Hochtonlautsprecher vorn links, plus
10 -  nicht belegt
11 -  Tieftonlautsprecher vorn rechts, plus
12 -  Tieftonlautsprecher vorn rechts, minus
13 -  nicht belegt
14 -  nicht belegt
15 -  Hochtonlautsprecher vorn rechts, plus
16 -  Spannungsversorgung, minus
17 -  nicht belegt
18 -  Hochtonlautsprecher vorn rechts, minus
19 -  Spannungsversorgung, minus
20 -  Spannungsversorgung, plus
21 -  Spannungsversorgung, plus
22 -  Spannungsversorgung, minus
23 -  Spannungsversorgung, plus
  Mehrfachsteckverbindung B, 23-fach
