ABS Mark 60 EC (ABS/EDS/ASR/ESP) ab KW 22/08

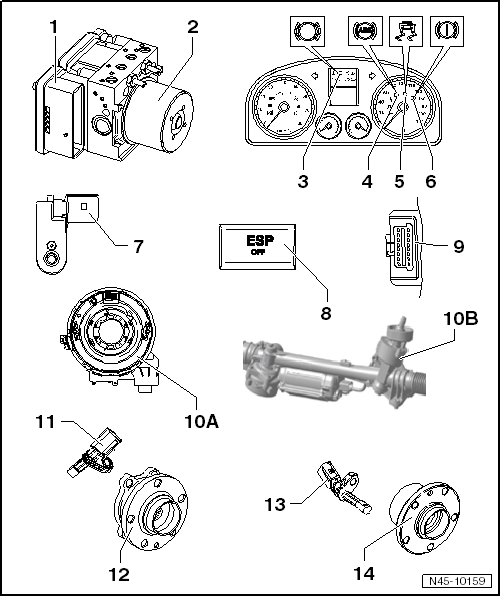

1 -	Steuergerät für ABS -J104-

Einbauort: an der im Motorraum rechts.

Steckverbindung nicht vor erfolgter Eigendiagnose trennen. Vor dem Trennen der Steckverbindung die Zündung ausschalten.

Im Steuergerät für ABS -J104- sind folgende Bauteile integriert:

Querbeschleunigungsgeber -G200-

Drehratengeber -G202-

Längsbeschleunigungsgeber -G251- (Berganfahrhilfe)

aus- und einbauen → Kapitel

2 -	Hydraulikeinheit für ABS -N55-

Einbauort: im Motorraum rechts

Die Hydraulikeinheit für ABS -N55- besteht aus den Komponenten:

Hydraulikpumpe für ABS -V64-

Bremsdruckgeber -G201-

Ventilblock (beinhaltet die Ein-/Auslaßventile)

Hydraulikpumpe für ABS -V64- und Ventilblock dürfen nicht voneinander getrennt werden

aus- und einbauen → Kapitel

3 -	Kontrollleuchte für Bremsbelag -K32-

Einbauort: im Schalttafeleinsatz

Funktion: → Kapitel

4 -	Kontrollleuchte für ABS -K47-

Einbauort: im Schalttafeleinsatz

Funktion: → Kapitel

5 -	Kontrollleuchte für ESP und ASR -K155-

Nur bei Fahrzeugen mit ABS/EDS/ASR/ESP

Einbauort: im Schalttafeleinsatz

Funktion: → Kapitel

6 -	Kontrollleuchte für Bremsanlage -K118-

Einbauort: im Schalttafeleinsatz

Funktion: → Kapitel

7 -	Bremslichtschalter -F-

inklusive Bremspedalschalter -F47-

Einbauort: am Hauptbremszylinder

aus- und einbauen → Kapitel

8 -	Taster für ASR und ESP -E256-

Nur bei Fahrzeugen mit ABS/EDS/ASR/ESP

Einbauort: in der Mittelkonsole

9 -	Diagnoseanschluss

Einbauort: Abdeckung Fußraum Fahrerseite

10 -	Lenkwinkelgeber -G85-

Hinweis

Ab der KW 22/08 sitzt bei Fahrzeugen mit einer elektromechanischen Lenkung der Generation 3 der Lenkwinkelgeber -G85- im Lenkgetriebe (bei Linkslenker-Fahrzeugen bis zur KW 22/10 → Kapitel).

Einbauort A: auf der Lenksäule zwischen Lenkrad und dem Lenkstockschalter

aus- und einbauen → Kapitel

Einbauort B: im Lenkgetriebe.

11 -	Drehzahlfühler vorn

aus- und einbauen → Kapitel

12 -	Radlager/Radnabeneinheit

der Sensorring für das ABS ist im Radlager eingebaut

13 -	Drehzahlfühler hinten

Abbildung für Frontantrieb

aus- und einbauen → Kapitel

14 -	Radlager/Radnabeneinheit

der Sensorring für das ABS ist im Radlager eingebaut
