Volkswagen Touran Reparaturanleitung :: Abgastemperaturgeber 4, - G648- aus- und einbauen

Volkswagen Touran Reparaturanleitung / 4- Zyl. Dieselmotor ( 1,6 1 -Motor, Common Rail) / Abgasanlage / Abgastemperaturregelung / Abgastemperaturgeber 4, - G648- aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Werkzeugsatz SW 17 -T10395-

Abgastemperaturgeber 4, - G648- aus- und einbauen

Drehmomentschlüssel -V.A.G 1331-

Ausbauen

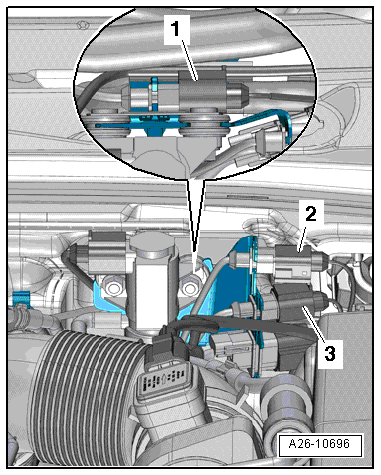

-	Elektrische Steckverbindung -2- für Abgastemperaturgeber 4 -G648- trennen und elektrische Leitung frei legen.

Hinweis

-Pos. 1, 3- nicht beachten.

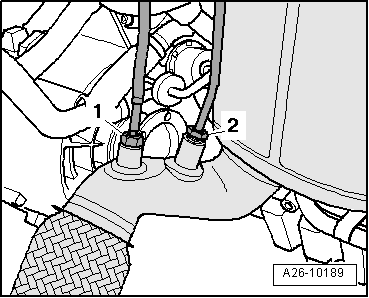

-	Abgastemperaturgeber 4 -G648--Pos. 1- mit einem Werkzeug aus dem Werkzeugsatz SW 17 -T10395- aus dem Abgasrohr hinter dem Partikelfilter herausschrauben.

Hinweis

-Pos. 2- nicht beachten.

Einbauen

Vorsicht!

Funktionsstörungen durch lose Abgastemperaturgeber.

Die Gewinde der Abgastemperaturgeber -G495- und -G648- sind beschichtet. Sie dürfen NICHT zusätzlich mit Heißschraubenpaste bestrichen werden und müssen zwingend mit dem angegebenen Anzugsdrehmoment festgezogen werden.

Der Einbau erfolgt in umgekehrter Reihenfolge, beachten Sie dabei Folgendes:

Anzugsdrehmoment → Kapitel "Montageübersicht - Abgastemperaturregelung".
