Ausbauen

Hinweis

Zum Herausdrehen der Schrauben ein magnetisches Werkzeug verwenden, damit die Schrauben nicht in die Führung des Panorama-Schiebedachs fallen.

Ausbauen

-	Glasdeckel vorn in die Ausstellposition verfahren.

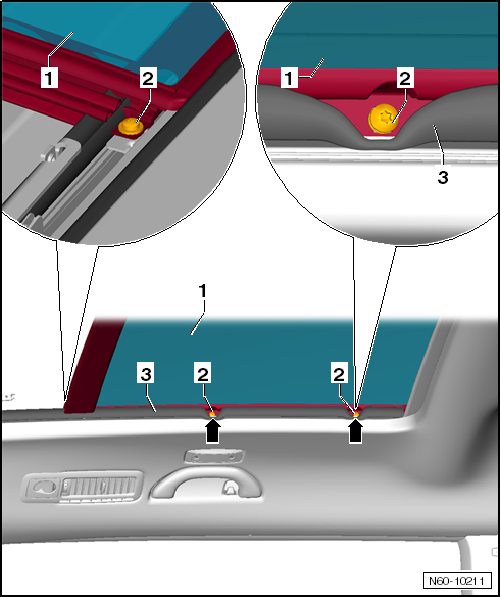

-	Die vorderen Schrauben -2- des Glasdeckels hinten -1- herausdrehen.

-	Die Anzahl der Abstandshalter merken und unter der Anschraubfläche herausnehmen.

-	Innendichtung -3- an den Stellen -Pfeile- leicht nach innen ziehen und die Schrauben -2- herausdrehen.

-	Glasdeckel hinten -1- nach oben herausnehmen.

Einbauen

Hinweis

Es sind grundsätzlich neue Schrauben beim Ein- und Ausbau des Glasdeckels.

Zum Eindrehen der Schrauben ein magnetisches Werkzeug verwenden, damit die Schrauben nicht in die Führung des Panorama-Schiebedachs fallen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

-	Glasdeckel -1- von oben einsetzen.

-	Abstandshalter positionieren und Schraube -2- von oben festdrehen, Anzugsdrehmoment: 5 Nm.

-	Innendichtung -3- an den Stellen -Pfeile- leicht nach innen ziehen und die Schrauben -2- hineindrehen, nicht festziehen.

-	Glasdeckel hinten einstellen → Kapitel.

-	Nach dem Einstellen des Glasdeckels hinten die Schrauben festdrehen, 5 Nm.

-	Nach Beendigung aller Arbeiten einen Normierungslauf des Schiebedachmotors durchführen → Kapitel.
