Volkswagen Touran Reparaturanleitung :: Übersicht über die Steckverbindungen am Radio "RCD 210"

Volkswagen Touran Reparaturanleitung / Kommunikation / Radioanlage "RCD 210" / Übersicht über die Steckverbindungen am Radio "RCD 210"

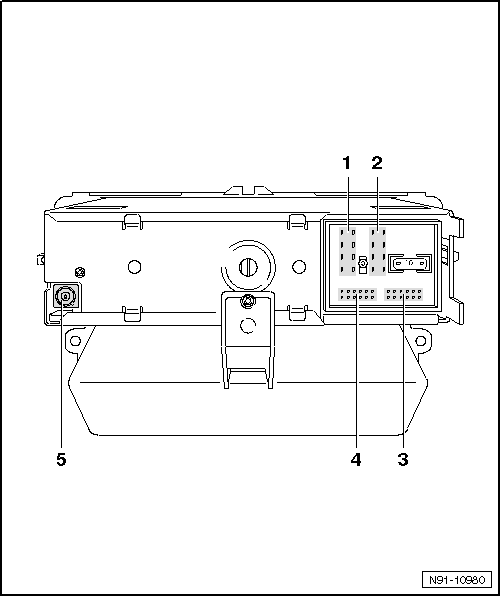

Übersicht über die Steckverbindungen am Radio

1 -	Mehrfachsteckverbindung 1, 8-fach, Lautsprecherausgänge

Kontaktbelegung → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte

2 -	Mehrfachsteckverbindung 2, 8-fach, Spannungsversorgung, CAN-Bus

Kontaktbelegung → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte

3 -	Mehrfachsteckverbindung 3, 12-fach, Telefonsignaleingang, Telefonstummschaltung

Kontaktbelegung → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte

4 -	Mehrfachsteckverbindung 4, 12-fach, AUX-Eingang Audio, CD-Wechslersteuerung und CD-Audio-Eingangssignale

Kontaktbelegung → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte

5 -	Steckverbindung 5, Antennenanschluss

Steckerfarbe beige

Anschluss für Antennenleitung zur Antenne
