Volkswagen Touran Reparaturanleitung :: Übersicht über die Radioanlage "RCD 210"

Volkswagen Touran Reparaturanleitung / Kommunikation / Radioanlage "RCD 210" / Übersicht über die Radioanlage "RCD 210"

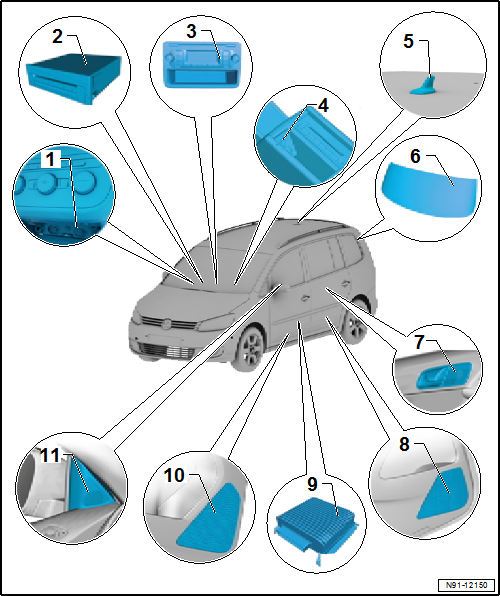

Übersicht über die Radioanlage

1 -	Interface für externe Multimediageräte -R215-

eingebaut in der Mittelkonsole

weitere Informationen im Kapitel Interface für externe Multimediageräte → Kapitel

optionaler Einbau von "CD-Wechsler" oder "Interface für externe Multimediageräte". Beide Systeme zusammen gibt es nicht, da gleicher Einbauort für beide Systeme

2 -	CD-Wechsler -R41-

6-fach-CD-Wechsler

eingebaut im Handschuhfach

weitere Informationen im Kapitel CD-Wechsler, → Kapitel

optionaler Einbau von "CD-Wechsler" oder "Interface für externe Multimediageräte". Beide Systeme zusammen gibt es nicht, da gleicher Einbauort für beide Systeme

3 -

Radio -R-

aus- und einbauen → Kapitel

Übersicht der Steckverbindungen → Kapitel

Anti-Diebstahl-Codierung → Kapitel

4 -	Anschluss für externe Audioquellen -R199-

eingebaut im Ablagefach unter der Mittelarmlehne

weitere Informationen im Kapitel Anschluss für externe Audioquellen -R199- → Kapitel

5 -	Antenne für Telefon, Navigationssystem, Standheizung -R66-

eingebaut auf dem Dach hinten

weitere Informationen im Kapitel Antennenanlagen → Kapitel

6 -	Scheibenantennen

eingebaut in der Heckscheibe, für Radioempfang mit Antennendiversity

optional auch Antenne für digitalen Radioempfang, DAB

weitere Informationen im Kapitel Antennenanlagen → Kapitel

7 -	Hochtonlautsprecher hinten rechts -R16- und Hochtonlautsprecher hinten links -R14-

in den Türverkleidungen der hinteren Türen links und rechts eingebaut

weitere Informationen im Kapitel Lautsprecheranlagen → Kapitel

8 -	Tieftonlautsprecher hinten rechts -R17- und Tieftonlautsprecher hinten links -R15-

in den Türverkleidungen der hinteren Türen links und rechts eingebaut

weitere Informationen im Kapitel Lautsprecheranlagen → Kapitel

9 -	Verstärker -R12-

eingebaut unter dem linken Vordersitz

weitere Informationen im Kapitel Verstärker für das Soundsystem → Kapitel

10 -	Mitteltonlautsprecher vorn rechts -R104- und Mitteltonlautsprecher vorn links -R103- sowie Tieftonlautsprecher vorn rechts -R23- und Tieftonlautsprecher vorn links -R21-

eingebaut in der Türverkleidung der vorderen Türen links und rechts

die Mitteltonlautsprecher sind nur in Verbindung mit dem Soundsystem eingebaut

Mitteltonlautsprecher und Tieftonlautsprecher sind eine Einheit

Ohne Soundsystem ist hier nur der Tieftonlautsprecher verbaut. Mitteltöne werden über Tiefton- und Hochtonlautsprecher wiedergegeben

weitere Informationen im Kapitel Lautsprecheranlagen → Kapitel

11 -	Hochtonlautsprecher vorn rechts -R22- und Hochtonlautsprecher vorn links -R20-

eingebaut im Spiegeldreieck der vorderen Türen links und rechts

weitere Informationen im Kapitel Lautsprecheranlagen → Kapitel
