Volkswagen Touran Reparaturanleitung :: Öldruckschalter -F1- aus- und einbauen

Volkswagen Touran Reparaturanleitung / 4- Zyl. Dieselmotor ( 1,6 1 -Motor, Common Rail) / Motor - Schmirung / Ölfilter/Öldruckschalter / Öldruckschalter -F1- aus- und einbauen

Ausbauen

-	Motorabdeckung ausbauen → Kapitel.

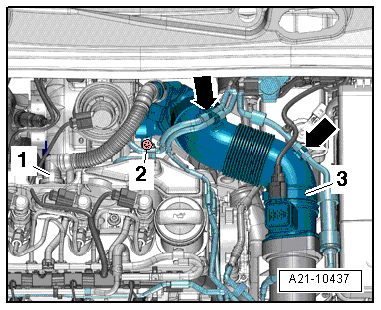

-	Schlauch -1- für Kurbelgehäuseentlüftung abbauen, dazu Entriegelungstasten drücken.

-	Unterdruckschläuche frei legen -Pfeile-.

-	Schlauchschelle -3- lösen, Luftführungsrohr vom Luftfiltergehäuse abziehen.

-	Schraube -2- herausdrehen, Ansaugschlauch mit Ansaugstutzen nach hinten schwenken und vom Abgasturbolader abziehen.

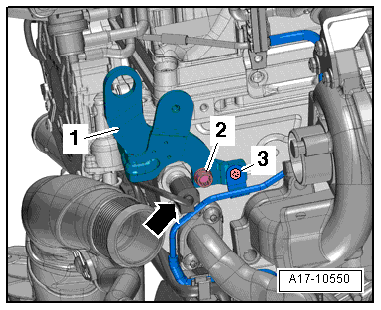

-	Schrauben -2- und -3- herausdrehen, Motoraufhängeöse -1- abnehmen.

-	Elektrische Steckverbindung -Pfeil- trennen.

-	Öldruckschalter -F1- herausschrauben.

Einbauen

Anzugsdrehmomente → Abb. → Kapitel.

Der Einbau erfolgt in umgekehrter Reihenfolge, beachten Sie dabei Folgendes:

Hinweis

Ersetzen Sie den Dichtring.

-	Unterdruckleitung zum Kühler für Abgasrückführung einbauen.

-	Ansaugstutzen einbauen.
