Volkswagen Touran Reparaturanleitung :: Spur an der Vorderachse einstellen

Volkswagen Touran Reparaturanleitung / Fahrewerk, Achsen, Lenkung / Räder, Reifen, Fahrzeugvermessung / Fahrzeugvermessung / Spur an der Vorderachse einstellen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Drehmomentschlüssel -V.A.G 1332-

Einsteckwerkzeug SW 24 -V.A.G 1332/11-

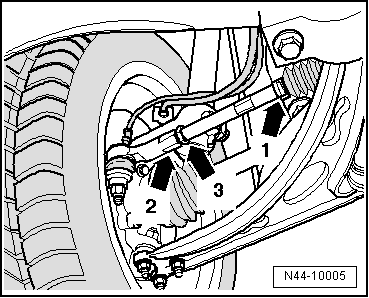

-	Kontermutter -3- lösen, dabei am Spurstangenkopf -2- gegenhalten.

-	Federbandschelle -1- von Faltenbalg abziehen.

-	Spur durch Verdrehen der linken und/oder rechten Spurstange einstellen.

Sie können dazu einen Maulschlüssel am Sechskant der Spurstange ansetzen.

Darauf achten, dass die Faltenbälge nach dem Verdrehen der Spurstangen nicht verdrillt sind!

Verdrehte Faltenbälge verschleißen in kurzer Zeit.

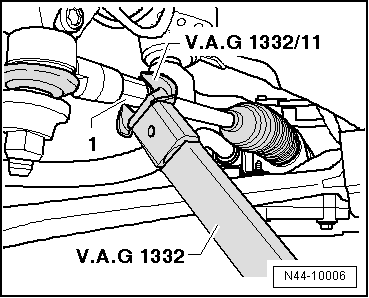

-	Kontermutter mit Einsteckwerkzeug SW 24-V.A.G 1332/11- festziehen, dabei am Spurstangenkopf -1- gegenhalten.

-	Spurwert nochmals prüfen.

Nach dem Festziehen der Kontermutter ist es möglich, dass der eingestellte Wert geringfügig abweicht.

Liegt der gemessene Spurwert jedoch innerhalb der Toleranz, ist die Einstellung korrekt.

-	Federbandschelle auf Faltenbalg montieren.

Anzugsdrehmomente

Bauteil	Anzugsdrehmoment
Spurstangenkopf an Spurstange	70 Nm

Lenkwinkelgeber -G85- Grundeinstellung

Wird das Lenkrad versetzt, muss die Grundeinstellung des Lenkwinkelgebers -G85- geprüft werden! → Fahrzeugdiagnosetester → Grundeinstellung in der Geführten Fehlersuche mit dem Fahrzeugdiagnosetester durchführen.

Dazu müssen Sie mit Hilfe der Sprung in die "Funktions-/Bauteileauswahl" einsteigen.
