Volkswagen Touran Reparaturanleitung :: 6 J x 16

Hinweis

Immer die Räder/Reifen-Zuordnungen zu den jeweiligen Motorisierungen beachten, die in der Übersichts-Tabelle aufgeführt sind.

Erklärung der Angaben auf den Scheibenrädern:	→ Ratgeber Räder, Reifen - Allgemeine Informationen; Rep.-Gr.44
Anzugsdrehmomente für Radschrauben:	→ Fahrwerk, Achsen, Lenkung; Rep.-Gr.44
Lochkreisdurchmesser:	112 mm
Anzahl der Radschraubenlöcher:	5

Winterräder

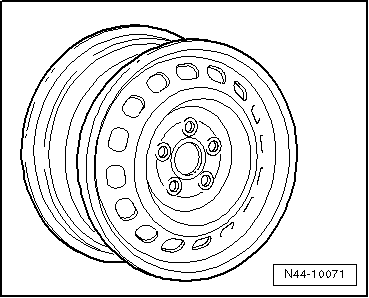

8P0 601 027 - Stahlfelge

Nur für Fahrzeuge bis maximal zulässige Achslast von 1200 kg

Folgende Radschraubenkappen für die Radschrauben verwenden:

1K0.601.173 (4x pro Rad)

1K0.601.173.A (1x pro Rad)

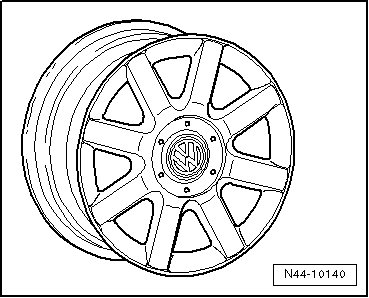

1K0 601 025 Q - Aluminiumfelge "DAVOS"

Nur für Fahrzeuge bis maximal zulässige Achslast von 1230 kg, im Anhängebetrieb bis 1250 kg

¹⁾ → Ratgeber Räder, Reifen - Allgemeine Informationen; Rep.-Gr.44
