Volkswagen Touran Reparaturanleitung :: Schalter und Geber am Kältemittelkreislauf und zugehörige Anschlüsse

Volkswagen Touran Reparaturanleitung / Klimaanlage mit Kältemittel R134a / Allgemeines zum Kältemittelkreislauf / Schalter und Geber am Kältemittelkreislauf und zugehörige Anschlüsse

  Hinweis

Schaltdrücke, Schalter aus- und einbauen sowie Schalteranordnung und Ausführung siehe fahrzeugspezifischer Kältemittelkreislauf.
→ Rep.-Gr.87

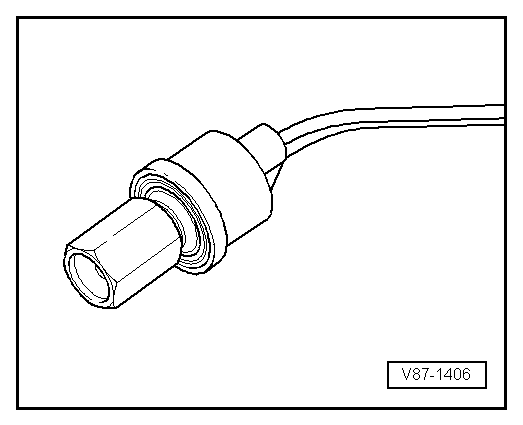

Hochdruckschalter für Klimaanlage -F23-

Funktion:
Schaltet den Kühlerlüfter bei Druckanstieg im Kältemittelkreislauf in die nächsthöhere Stufe (ca. 16 bar).
  Hochdruckschalter für Klimaanlage -F23-

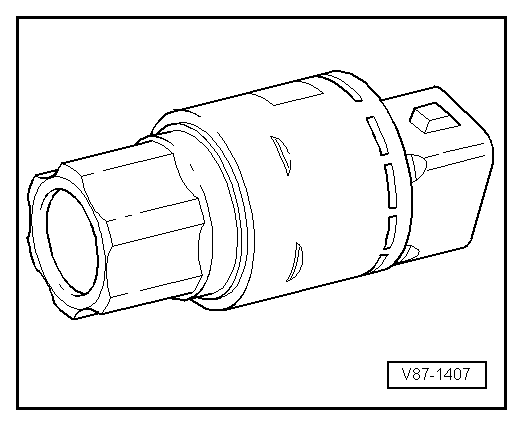

Hochdruckschalter für Magnetkupplung -F118

Funktion:
Schaltet den Klimakompressor bei Überdruck im Kältemittelkreislauf ab (ca. 32 bar).
  Hochdruckschalter für Magnetkupplung -F118

Niederdruckschalter für Klimaanlage -F73

Funktion:
Schaltet den Klimakompressor bei Druckabfall im Kältemittelkreislauf ab (ca. 2 bar).
  Niederdruckschalter für Klimaanlage -F73
