Volkswagen Touran Reparaturanleitung :: Hochdruckgeber -G65

Volkswagen Touran Reparaturanleitung / Klimaanlage mit Kältemittel R134a / Allgemeines zum Kältemittelkreislauf / Schalter und Geber am Kältemittelkreislauf und zugehörige Anschlüsse / Hochdruckgeber -G65

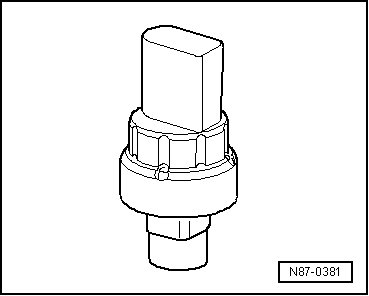

Dieser Hochdruckgeber -G65- ist anstelle vom Druckschalter für Klimaanlage -F129- eingebaut.

Der Hochdruckgeber erzeugt beim Anlegen einer Spannung ein Rechtecksignal oder ein Datentelegramm. Dieses Signal verändert sich mit dem Druck in der Anlage.

Mit diesem Signal berechnen die nachgeschalteten Steuergeräte für Kühlerlüfter, Motorsteuergerät, Bedienungs- und Anzeigeeinheit für Klimaanlage Climatronic -E87- oder Steuergerät für Climatronic -J255- usw. den Druck im Kältemittelkreislauf und steuern dementsprechend, den Kühlerlüfter, den Motor und die Magnetkupplung für Klimaanlage -N25- an bzw. verändern die Ansteuerung vom Regelventil für Kompressor der Klimaanlage -N280-.
