Volkswagen Touran Reparaturanleitung :: Radlagergehäuse aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Drehmomentschlüssel -V.A.G 1332-
Ausbauen
Rad abbauen.
Bauen Sie die Schraubenfeder aus → Kapitel.
Radlager-/Radnabeneinheit ausbauen → Kapitel.
Bauen Sie das Abdeckblech aus.
ABS-Drehzahlfühler aus Radlagergehäuse ausbauen.
  Radlagergehäuse aus- und einbauen

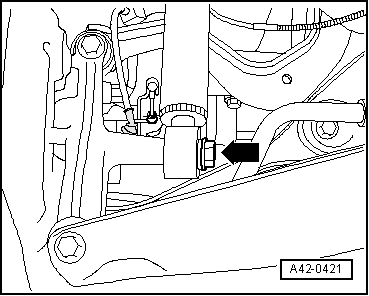

Schraube -Pfeil- herausdrehen.
  Radlagergehäuse aus- und einbauen
Schraube für Spurstange -1-, Querlenker oben -2- und Querlenker unten -3- vom Radlagergehäuse -4- abschrauben.
Koppelstange -Pfeil- vom Radlagergehäuse abschrauben.
  Radlagergehäuse aus- und einbauen
Radlagegehäuse festhalten und Schrauben -Pfeile- herausschrauben.
Koppelstange -1- aus Längslenker herausziehen.
Einbauen
  Radlagergehäuse aus- und einbauen
Schraube für Spurstange -1-, Querlenker oben -2- und Querlenker unten -3- einschrauben.
Koppelstange -Pfeil- an das Radlagergehäuse handfest anschrauben.
  Radlagergehäuse aus- und einbauen
Die Schraubverbindung Längslenker/Radlagergehäuse darf nur festgezogen werden, wenn alle weiteren Bauteile (unbedingt Feder und Dämpfer) der jeweiligen Radaufhängung bereits montiert sind. Zum Festziehen muss sich die Radaufhängung im ausgefederten Zustand befinden. Nur jetzt bewegen sich der Längslenker und das Radlagergehäuse in die notwendige Position -Pfeile-.
Beachten Sie bei den nachfolgenden Arbeitsschritten unbedingt die Reihenfolge!
  Radlagergehäuse aus- und einbauen
Schrauben -Pfeile- einschrauben und festziehen.
Bauen Sie das Abdeckblech ein.
Radlager-/Radnabeneinheit einbauen. → .
Die Verschraubungen am Radlagergehäuse dürfen nur erfolgen, wenn das Maß "a" erreicht ist → Abb.!
  Radlagergehäuse aus- und einbauen
Schraube für Spurstange -1- festziehen.
Schraube für Querlenker unten -3- festziehen.
  Radlagergehäuse aus- und einbauen
Schraube -1- für Querlenker oben festziehen.
  Hinweis

Die Scheibe -2- muss so eingebaut werden, dass zwischen der Scheibe und dem Abdeckblech -3- ein Spalt vorhanden ist -Pfeil B-.
  Radlagergehäuse aus- und einbauen
Schraube -Pfeil- festziehen.
Bauen Sie die Schraubenfeder ein → .
ABS-Drehzahlfühler in Radlagergehäuse einbauen.
Bauen Sie die Bremsscheibe ein.
Bremsträger mit Bremssattel anbauen → Bremsanlage; Rep.-Gr. 46.
Rad anbauen und festziehen → Kapitel.
  Radlagergehäuse aus- und einbauen
Anzugsdrehmomente
Bauteil Anzugsdrehmoment
Radlagergehäuse an Querlenker oben
Neue Schraube und Mutter verwenden
Verschraubung in Leergewichtslage festziehen
130 Nm + 180
Radlagergehäuse an Querlenker unten
Neue Schraube und Mutter verwenden
Verschraubung in Leergewichtslage festziehen
70 Nm + 180
Radlagergehäuse an Spurstange
Neue Schraube und Mutter verwenden
Verschraubung in Leergewichtslage festziehen
130 Nm + 180
Längslenker an Radlagergehäuse
Neue Schrauben verwenden
90 Nm + 45
Koppelstange an Radlagergehäuse
Neue Mutter verwenden
40 Nm
Abdeckblech an Radlagergehäuse 12 Nm
ABS-Drehzahlfühler an Radlagergehäuse 8 Nm
Stoßdämpfer an Radlagergehäuse 180 Nm
Bremsscheibe an Radlagergehäuse 8 Nm
