Volkswagen Touran Reparaturanleitung :: Montageübersicht: Stoßdämpfer, Schraubenfeder

Volkswagen Touran Reparaturanleitung / Fahrewerk, Achsen, Lenkung / Radaufhängung hinten, Gelenkwelle / Montageübersicht: Stoßdämpfer, Schraubenfeder

Hinweis

Montageübersicht: Stoßdämpfer für adaptive Fahrwerksregelung DCC → Kapitel

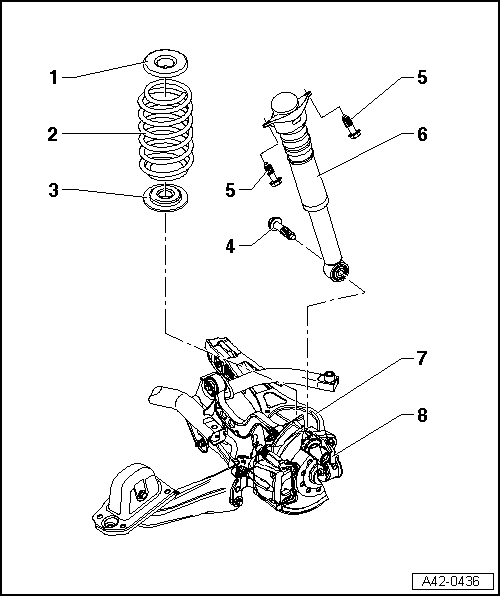

Montageübersicht: Stoßdämpfer, Schraubenfeder

1 -	Federauflage oben

2 -	Schraubenfeder

Beachten Sie die unterschiedlichen Fahrwerksausführungen , → Kapitel

aus- und einbauen → Kapitel

3 -	Federauflage unten

Federende bis auf Anschlag gedreht

4 -

Schraube

M14 x 1,5 x 70

180 Nm

5 -

Schraube

50 Nm + 45 weiterdrehen

nach jeder Demontage ersetzen

6 -	Stoßdämpfer

aus- und einbauen → Kapitel

Beachten Sie die unterschiedlichen Fahrwerksausführungen, → Kapitel Fahrzeugdatenträger.

7 -	Querlenker unten

aus- und einbauen → Kapitel

8 -	Radlagergehäuse

aus- und einbauen → Kapitel
