Volkswagen Touran Reparaturanleitung :: Stoßdämpfer aus- und einbauen

Volkswagen Touran Reparaturanleitung / Fahrewerk, Achsen, Lenkung / Radaufhängung hinten, Gelenkwelle / Montageübersicht: Stoßdämpfer, Schraubenfeder / Stoßdämpfer aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Drehmomentschlüssel -V.A.G 1332-

Ausbauen

-	Rad abbauen.

-	Bauen Sie die Radhausschale aus → Karosserie-Montagearbeiten Außen; Rep.-Gr.66

-	Bauen Sie die Schraubenfeder aus → Kapitel.

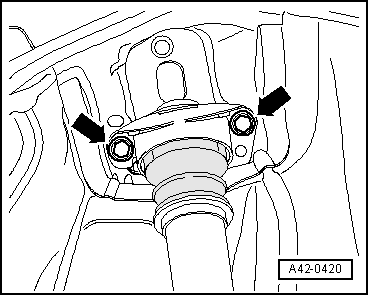

-	Schrauben -Pfeile- herausdrehen.

-	Schraube -Pfeil- herausdrehen.

-	Stoßdämpfer herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge. Dabei ist Folgendes zu beachten:

Die Verschraubung Stoßdämpfer an Radlagergehäuse darf nur erfolgen, wenn das Maß "a" erreicht ist → Abb.!

-	Stoßdämpfer einsetzen und Schrauben -Pfeile- festschrauben.

-	Schraube -Pfeil- festziehen.

-	Bauen Sie die Schraubenfeder ein → Kapitel.

-	Bauen Sie die Radhausschale ein → Karosserie-Montagearbeiten Außen; Rep.-Gr.66

-	Rad anbauen und festziehen → Kapitel.

Anzugsdrehmomente

Bauteil

Anzugsdrehmoment

Stoßdämpfer an Aufbau

Neue Schrauben verwenden

50 Nm + 45

Stoßdämpfer an Radlagergehäuse

180 Nm
