Stoßdämpfer instand setzen

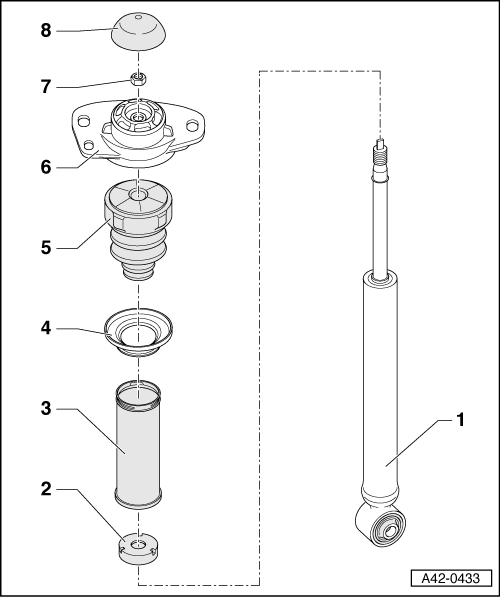

1 -	Stoßdämpfer

aus- und einbauen → Kapitel

Beachten Sie die unterschiedlichen Fahrwerksausführungen → Kapitel, Fahrzeugdatenträger.

Zuordnung → Elektronischer Ersatzteilkatalog "ETKA"

2 -	Schutzkappe

3 -	Schutzrohr

4 -

Stützring

5 -	Anschlagpuffer

6 -	Dämpferlager

7 -

Mutter

M10 x 1,0

25 Nm

nach jeder Demontage ersetzen

lösen und festziehen → Abb.

8 -

Abdeckung

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

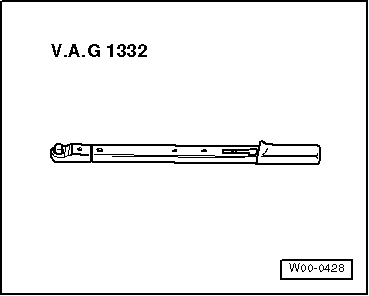

Drehmomentschlüssel -V.A.G 1332-

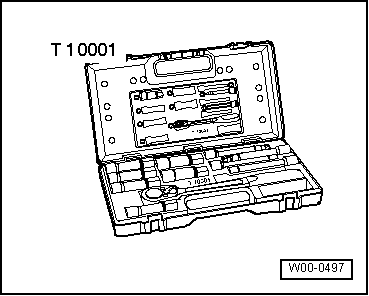

Stoßdämpfer - Set -T10001-

Zerlegen und Zusammenbauen

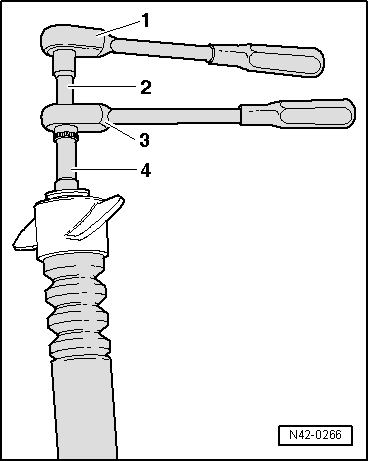

Verschraubung für Dämpferlager lösen und festziehen

1 -	Knarre handelsüblich

2 -	Einsteckwerkzeug -T10001/9-

3 -	Knarre -T10001/11-

4 -	Einsteckwerkzeug -T10001/1-

Anzugsdrehmoment

Bauteil

Anzugsdrehmoment

Dämpferlager an Stoßdämpfer

Neue Mutter verwenden

25 Nm
