Volkswagen Touran Reparaturanleitung :: Montageübersicht der Frontscheibenwaschanlage

Volkswagen Touran Reparaturanleitung / Elektrische Anlage ab 08. 2010 / Scheibenwisch - und Waschanlage / Frontscheibenwaschanlage / Montageübersicht der Frontscheibenwaschanlage

Hinweis

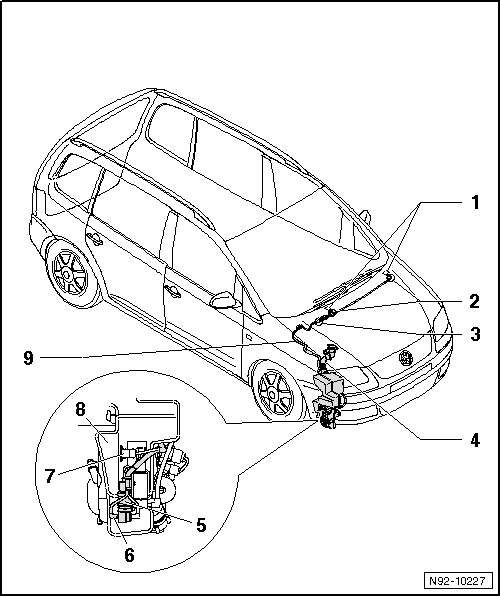

Ausstattungsabhängig werden zwei unterschiedliche Versionen des Behälters für Scheibenwasch- und Scheinwerferreinigungsanlage verbaut. Die Abbildung zeigt die Version für Fahrzeuge mit Standheizung.

Montageübersicht der Frontscheibenwaschanlage

1 -	Spritzdüsen Frontscheibenwaschanlage

aus- und einbauen → Kapitel

einstellen → Kapitel

2 -	Winkelanschlussstück

Anschluss an Spritzdüse für Frontscheibenwaschanlage

Übersicht Schlauchkupplungen der Waschwasserleitungen → Kapitel

3 -

Y-Stück

Verteilung der Waschwasserleitung zu den Spritzdüsen für Frontscheibenwaschanlage

4 -	Einfüllrohr für Behälter für Scheibenwasch- und Scheinwerferreinigungsanlage

aus- und einbauen Fahrzeuge ohne Standheizung → Kapitel.

aus- und einbauen Fahrzeuge mit Standheizung → Kapitel.

5 -	Front- und Heckscheibenwaschpumpe -V59-

aus- und einbauen → Kapitel.

6 -	Winkelanschlussstück

Anschluss an Front- und Heckscheibenwaschpumpe -V59-

Übersicht Schlauchkupplungen der Waschwasserleitungen → Kapitel

7 -	Scheiben-Waschwasserstandsgeber -G33-

aus- und einbauen → Kapitel

8 -	Behälter für Scheibenwasch- und Scheinwerferreinigungsanlage

aus- und einbauen Fahrzeuge ohne Standheizung → Kapitel.

aus- und einbauen Fahrzeuge mit Standheizung → Kapitel.

9 -

Schlauch

Schlauchreparatur → Kapitel

Ohne Abbildung: Schraubverbindungen (M8)

zwischen Behälter für Scheibenwasch- und Scheinwerferreinigungsanlage (mit und ohne Standheizung) und Fahrzeugrahmen

8 Nm
