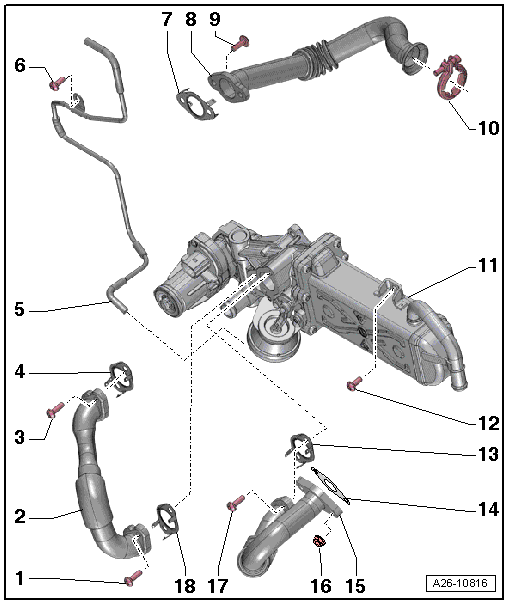

Montageübersicht - Abgasrückführung

1 -

Schraube

9 Nm

2 -	Rohr für Abgasrückführung

mit Entkopplungselement; Entkopplungselement nicht biegen - Gefahr von Rissbildung

3 -

Schraube

9 Nm

4 -

Dichtung

ersetzen

5 -	Unterdruckleitung

Biegeform nicht verändern

Anschlussplan für Unterdruckschläuche → Kapitel

6 -

Schraube

9 Nm

7 -

Dichtung

ersetzen

8 -	Rohr für Abgasrückführung

mit Entkopplungselement; Entkopplungselement nicht biegen - Gefahr von Rissbildung

9 -

Schraube

9 Nm

10 -

Schelle

4 Nm

11 -	Kühler für Abgasrückführung

mit integriertem Abgasrückführungsventil -N18- mit Potenziometer für Abgasrückführung -G212-

Umschaltung prüfen → Kapitel

aus- und einbauen → Kapitel

Kühler für Abgasrückführung auf Dichtigkeit prüfen → Kapitel

12 -

Schraube

9 Nm

13 -

Dichtung

ersetzen

14 -

Dichtung

ersetzen

15 -	Rohr für Abgasrückführung

mit Entkopplungselement; Entkopplungselement nicht biegen - Gefahr von Rissbildung

16 -

Mutter

22 Nm

17 -

Schraube

9 Nm

18 -

Dichtung

ersetzen
