Volkswagen Touran Reparaturanleitung :: Lagerbock mit Frequenzstrebe aus- und einbauen bis Modelljahr 2010

Volkswagen Touran Reparaturanleitung / Fahrewerk, Achsen, Lenkung / Lenkung / Montageübersicht: Lenksäule bis Modelljahr 2010 / Lagerbock mit Frequenzstrebe aus- und einbauen bis Modelljahr 2010

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Drehmomentschlüssel -V.A.G 1331-
Ausbauen
Lenksäule ausbauen → Kapitel
Spritzwand Mitte ausbauen → Rep.-Gr.50


Lagerbock mit Frequenzstrebe aus- und einbauen bis Modelljahr 2010

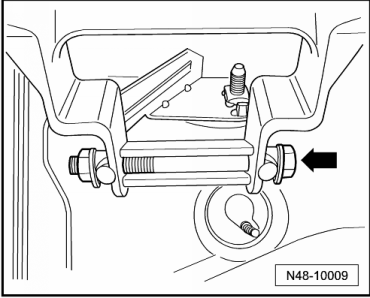

Bauen Sie Schraube -Pfeil- im Wasserkasten aus.
  Lagerbock mit Frequenzstrebe aus- und einbauen bis Modelljahr 2010

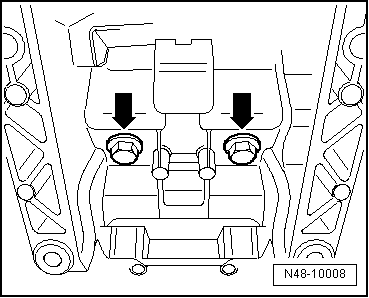

Schrauben -Pfeile- unter der Konsole ausbauen.
  Lagerbock mit Frequenzstrebe aus- und einbauen bis Modelljahr 2010

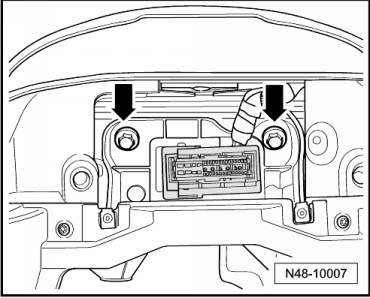

Bauen Sie die Schrauben -Pfeile- aus.
Sie können jetzt den Lagerbock mit der Frequenzstrebe vom Aufbau abnehmen.
Einbauen
Lagerbock einsetzen, alle 4 Schrauben ansetzen, und dann mit Anzugsdrehmoment festziehen.
  Lagerbock mit Frequenzstrebe aus- und einbauen bis Modelljahr 2010

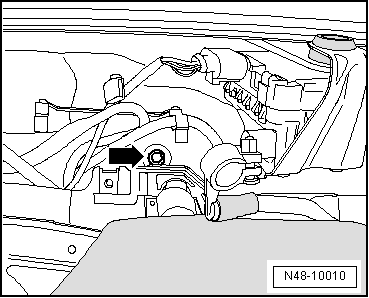

Frequenzstrebe an Aufbau befestigen, dazu Schraube -Pfeil- mit Anzugsdrehmoment festziehen.
  Lagerbock mit Frequenzstrebe aus- und einbauen bis Modelljahr 2010
Jetzt die Befestigungsschraube -Pfeil- Lagerbock/Frequenzstrebe mit Anzugsmoment festziehen.
Der weitere Einbau erfolgt in umgekehrter Reihenfolge.
Lenksäule einbauen. →
Grundeinstellung für Geber für Lenkwinkel -G85- mit → Fahrzeugdiagnosetester durchführen.
  Lagerbock mit Frequenzstrebe aus- und einbauen bis Modelljahr 2010
Anzugsdrehmomente
Bauteil Anzugsdrehmoment
Lagerbock an Aufbau 20 Nm
Lenksäule an Lagerbock 20 Nm
Frequenzstrebe an Aufbau 20 Nm
