Volkswagen Touran Reparaturanleitung :: Montageübersicht: Lenksäule bis Modelljahr 2010

Volkswagen Touran Reparaturanleitung / Fahrewerk, Achsen, Lenkung / Lenkung / Montageübersicht: Lenksäule bis Modelljahr 2010

  Hinweis

Schweiß- und Richtarbeiten an tragenden und radführenden Bauteilen der Radaufhängung sind nicht zulässig
Selbstsichernde Muttern immer ersetzen.
Korrodierte Schrauben/Muttern immer ersetzen.

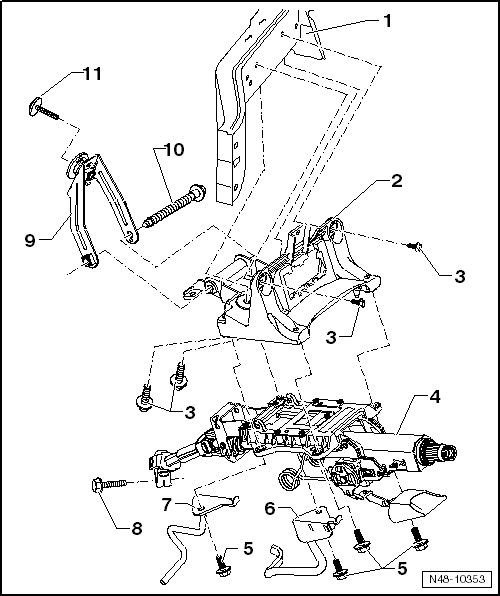

Montageübersicht: Lenksäule bis Modelljahr 2010

1 -  Querträger für Lenksäule
2 -  Lagerbock
aus- und einbauen → Kapitel
3 -  Schraube
20 Nm
4 -  Lenksäule
5 -  Schraube
20 Nm
6 -  Crashstrebe Bremspedal
7 -  Crashstrebe Kupplungspedal
8 -  Schraube
30 Nm
nach jeder Demontage ersetzen
9 -  Frequenzstrebe
mit Lagerbock ausbauen → Kapitel
10 -  Schraube
20 Nm
11 -  Schraube
20 Nm
