Hinweis

Die Funktion der Heckscheibenwaschanlage kann über die Stellglieddiagnose des Bordnetzsteuergerät -J519- geprüft werden.

Zusätzliche Informationen:

→ Nr.306

→ Nr.307

Fehlererkennung und Fehleranzeige:

Das Bordnetzsteuergerät -J519- ist mit einer Eigendiagnose ausgestattet, die die Fehlersuche erleichtert.

Zur Fehlersuche ist der → Fahrzeugdiagnosetester zu verwenden.

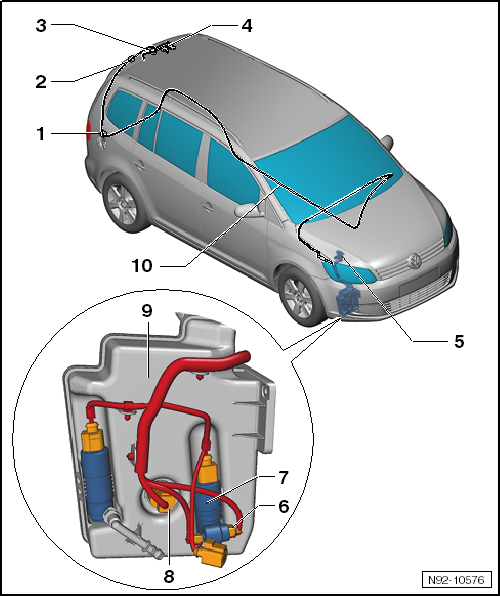

Montageübersicht Heckscheibenwaschanlage

Montageübersicht Heckscheibenwaschanlage

1 -	Anschlussstück

Trennstelle Leitungsstrang Innenraum

Übersicht Schlauchkupplungen der Waschwasserleitungen → Kapitel

2 -	Anschlussstück

Trennstelle Leitungsstrang Innenraum an Leitungsstrang Heckklappe

Übersicht Schlauchkupplungen der Waschwasserleitungen → Kapitel

3 -	Anschlussstück

Anschluss an Spritzdüse für Heckscheibenwaschanlage

Übersicht Schlauchkupplungen der Waschwasserleitungen → Kapitel

4 -	Spritzdüse für Heckscheibenwaschanlage

in Lampe für hochgesetzte Bremsleuchte -M25- eingebaut

Spritzdüse ersetzen → Kapitel

Spritzdüse einstellen → Kapitel

5 -	Einfüllrohr für Behälter für Scheibenwasch- und Scheinwerferreinigungsanlage

aus- und einbauen Fahrzeuge ohne Standheizung → Kapitel.

aus- und einbauen Fahrzeuge mit Standheizung → Kapitel.

6 -	Winkelanschlussstück

Anschluss an Front- und Heckscheibenwaschpumpe

Übersicht Schlauchkupplungen der Waschwasserleitungen → Kapitel

7 -	Front- und Heckscheibenwaschpumpe -V59-

aus- und einbauen → Kapitel.

8 -	Scheiben-Waschwasserstandsgeber -G33-

aus- und einbauen → Kapitel

9 -	Behälter für Scheibenwasch- und Scheinwerferreinigungsanlage

aus- und einbauen Fahrzeuge ohne Standheizung → Kapitel.

aus- und einbauen Fahrzeuge mit Standheizung → Kapitel.

10 -

Schlauch

Schlauchreparatur → Kapitel
