Volkswagen Touran Reparaturanleitung :: Allgemeine Beschreibung

Volkswagen Touran Reparaturanleitung / Elektrische Anlage Allgemeine Informationen / Anlasser, Stromversorgung, GRA / Batterieladung / Allgemeine Beschreibung

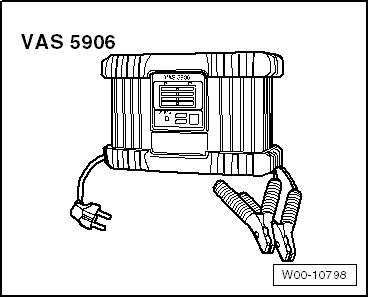

Batterie-Ladegerät - VAS 5906-

ACHTUNG!

Verletzungsgefahr! Beachten Sie die Warnhinweise und Sicherheitsvorschriften → Kapitel!

ACHTUNG!

Batterien, bei denen das magische Auge hellgelb anzeigt, dürfen nicht geprüft oder geladen werden. Es darf keine Starthilfe gegeben werden!

Es besteht Explosionsgefahr beim Prüfen und Laden oder der Starthilfe.

Diese Batterien müssen ersetzt werden.

Das Batterie-Ladegerät -VAS 5906- ist speziell für das Laden im Fahrzeugbordnetz während der Fahrzeugpräsentation entwickelt worden.

Es verfügt über eine automatische Ladekennlinie für Starterbatterien von 3 - 300 AH.

Die maximale Ladespannung von 14,4 V wird nicht überschritten. Alle elektrischen Verbraucher werden mit bis zu 30 A durch die Pufferladung unterstützt.

Für den dauerhaften Betrieb geht das Batterie-Ladegerät -VAS 5906- nach Vollladung der Batterie in die Erhaltungsladung.

Der Start des Geräts erfolgt vollautomatisch und bedarf keiner Einstellungen. Es müssen lediglich die Ladezangen und das Netzkabel angeschlossen sein.

Weitere Informationen finden Sie in der → Bedienungsanleitung VAS 5906.
