Gummimetalllager für Radlagergehäuse ersetzen

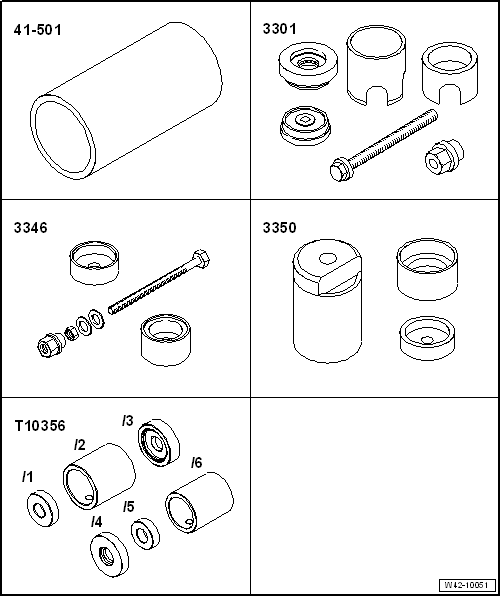

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
Einschlaghülse -41-501-
Montagevorrichtung -3301-
Montagevorrichtung -3346-
Montagevorrichtung -3350-
Druckstück -T10356/5-




Drehmomentschlüssel -V.A.G 1332-
Ausbauen
Rad abbauen.
Bauen Sie die Schraubenfeder aus → Kapitel.
Radlager-/Radnabeneinheit ausbauen → Kapitel.
Bauen Sie das Abdeckblech aus.
  Gummimetalllager für Radlagergehäuse ersetzen

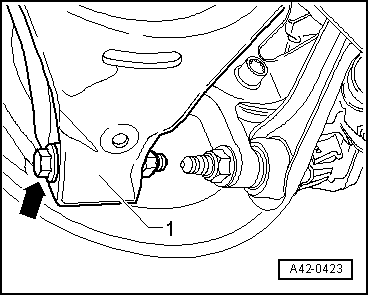

Schraube -Pfeil- für Querlenker unten -1- herausdrehen.
Gummimetalllager ausdrücken
  Gummimetalllager für Radlagergehäuse ersetzen

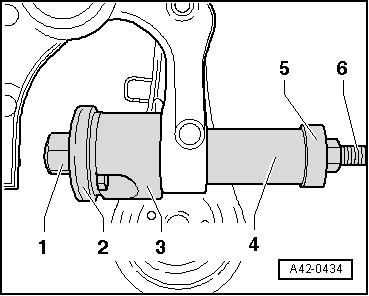

Setzen Sie die Werkzeuge wie in der Abbildung gezeigt an.
1 -  Mutter -3346/3-
2 -  Druckstück -3301-
3 -  Rohr -3301/3-
4 -  Einschlaghülse -41 - 501-
5 -  Druckstück -3350/1-
6 -  Spindel -3346/2-
Ziehen Sie, durch Drehen der Spindel, das Gummimetalllager aus.
Gummimetalllager einziehen
  Gummimetalllager für Radlagergehäuse ersetzen

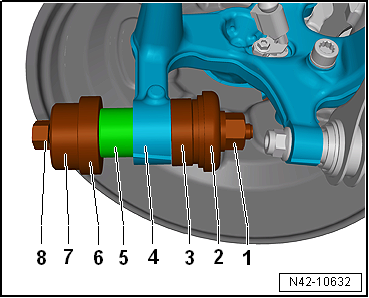

Werkzeuge, wie in der Abbildung gezeigt, ansetzen.
1 -  Mutter -3301-
2 -  Drucklager -3301-
3 -  Druckstück -3346/2-
4 -  Radlagergehäuse
5 -  Gummimetalllager
6 -  Druckstück -T10356/5-
7 -  Druckstück -3301/2-
8 -  Spindel -3301/1-
Durch Drehen der Spindel das Gummimetalllager in das Radlagergehäuse -4- einziehen.
  Hinweis

Kein Gleitmittel verwenden!
Setzen Sie das Lager sorgfältig ein, damit es nicht verkantet.
Einbauen
Bauen Sie das Abdeckblech ein.
Radlager-/Radnabeneinheit einbauen → Kapitel.
Die Verschraubungen am Radlagergehäuse dürfen nur erfolgen, wenn das Maß "a" erreicht ist → Abb.!
  Gummimetalllager für Radlagergehäuse ersetzen
Schraube -Pfeil- für Querlenker unten -1- festziehen.
Bauen Sie die Schraubenfeder ein → Kapitel.
Bauen Sie die Bremsscheibe ein.
Bremsträger mit Bremssattel anbauen → Bremsanlage; Rep.-Gr. 46.
Rad anbauen und festziehen → Kapitel.
  Gummimetalllager für Radlagergehäuse ersetzen
Anzugsdrehmomente
Bauteil Anzugsdrehmoment
Radlagergehäuse an Querlenker unten
Neue Schraube und Mutter verwenden
Verschraubung in Leergewichtslage festziehen
70 Nm + 180
Abdeckblech an Radlagergehäuse 12 Nm
Bremsscheibe an Radlagergehäuse 8 Nm
