Volkswagen Touran Reparaturanleitung :: Dichtheitsprüfung unter Druck

Volkswagen Touran Reparaturanleitung / Bremsanlagen / Bremse - Hydraulik, Regler, Versträter / Dichtheitsprüfung unter Druck

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

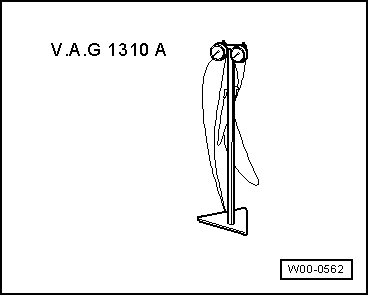

Prüfgerät für Bremssysteme -V.A.G 1310 A-

Adapter M 10 -V.A.G 1310/6-

Prüfvoraussetzung:

Funktion und Dichtheit der Bremsanlage (Hydraulikeinheit für ABS -N55-, Bremsschläuche, Bremsleitungen und Bremssättel) i.O.

-	Entlüftungsventil an einem der vorderen Bremssättel herausschrauben. Druckmanometer -V.A.G 1310 A- anschließen und entlüften.

-	Bremspedal vorspannen, bis das Druckmanometer 50 bar Überdruck anzeigt. Während der Prüfdauer von 45 s darf der Druckabfall nicht mehr als 4 bar betragen. Bei größerem Druckabfall Hauptbremszylinder ersetzen.
