Volkswagen Touran Reparaturanleitung :: Getriebe zerlegen und zusammenbauen

Volkswagen Touran Reparaturanleitung / Gang Schaltgetriebe 02S / Getriebe mech. - Betät., Diffsperre / Getriebe zerlegen und zusammenbauen

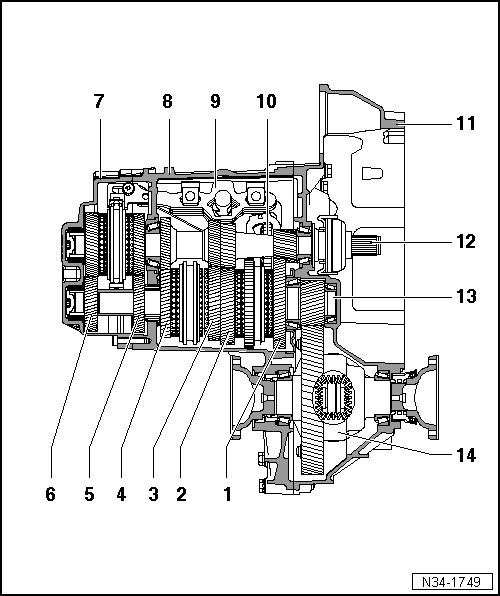

Getriebeübersicht

Getriebeübersicht

1 -

1. Gang

2 -

2. Gang

3 -

3. Gang

4 -

4. Gang

5 -

5. Gang

6 -

6. Gang

7 -	Deckel für Getriebegehäuse

8 -	Getriebegehäuse

9 -	Schaltbetätigung

(Schaltgabeln)

10 -	Rücklaufrad

11 -	Kupplungsgehäuse

12 -	Antriebswelle

13 -	Abtriebswelle

14 -	Ausgleichsgetriebe

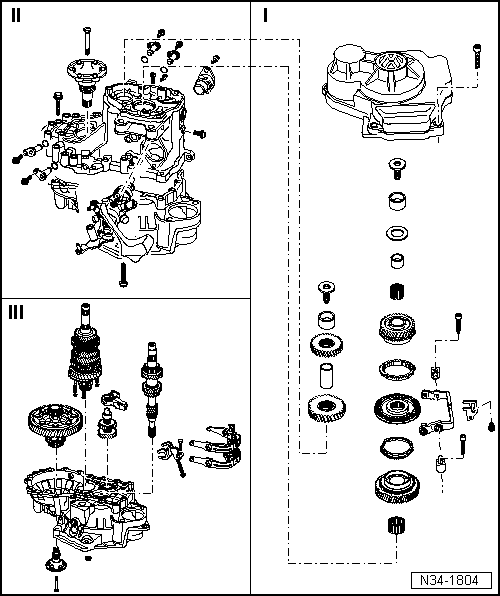

Montageübersicht

I - Deckel für Getriebegehäuse und 5./6. Gang ab- und anbauen. → Kapitel

II - Getriebegehäuse und Schaltbetätigung abbauen und anbauen. → Kapitel

III - Antriebswelle, Abtriebswelle, Ausgleichsgetriebe und Schaltgabeln ausbauen und einbauen. → Kapitel

Montagereihenfolge - Deckel für Getriebegehäuse und 5./6. Gang ab- und anbauen. → Kapitel

Montagereihenfolge - Getriebe vollständig zerlegen und zusammenbauen. → Kapitel
