Hinweis

Der Stellmotor der Umluftklappe -V113- wurde bis Produktionsdatum 12/03 als Stellmotor der Frischluftklappe und Umluftklappe -V154- bezeichnet.

Ausbauen

-	Handschuhfach ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.68.

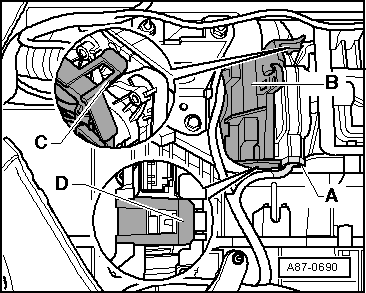

-	Stecker ggf. kennzeichnen -A- (um eine Vertauschung auszuschließen).

-	Stecker -A- abziehen.

Stellmotor der Umluftklappe -V113- aus- und einbauen

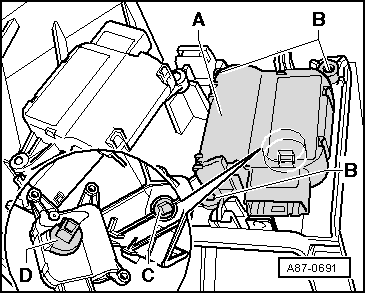

-	Verrastungen -C- und -D- für den Halter -B- am Ansaugschacht lösen und Halter -B- (nach hinten) ausbauen.

-	Stellmotor -A- vom Ansaugschacht abbauen.

Einbauen

-	Vor Einbau des Stellmotors -A- die Welle der Umluftklappe -C- prüfen.

-	Welle -C- so stellen, dass das Verbindungselement des Stellmotors -D- eingesetzt werden kann.

-	Stellmotor mit dem Verbindungselement -D- in die Welle -C- und die Aufnahmen des Ansaugschachts -B- einsetzen.

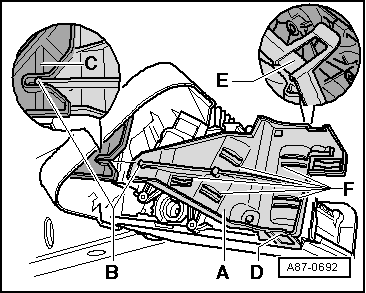

-	Halter -A- einbauen, dabei besonders darauf achten, dass die Führung des Halters -B- richtig in der Aufnahme des Ansaugschachts -C- eingesetzt wird und der Halter in den beiden Verrastungen -D- und -E- richtig verrastet.

-	Alle ausgebauten Teile in umgekehrter Reihenfolge wieder einbauen.

Hinweis

Nach dem Einbau ist die Funktion der Umluftklappe zu prüfen.

Mit dem Fahrzeugdiagnosetester die Funktion "Grundeinstellung" einleiten.
