Zwischenwelle instand setzen

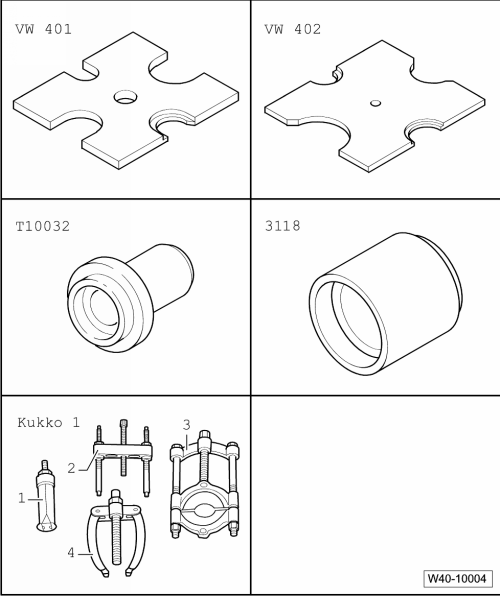

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Druckplatte -VW 401-

Druckplatte -VW 402-

Druckstück -T10032-

Druckstück -3118-

Trennvorrichtung Kukko -15-2-

Lager abpressen

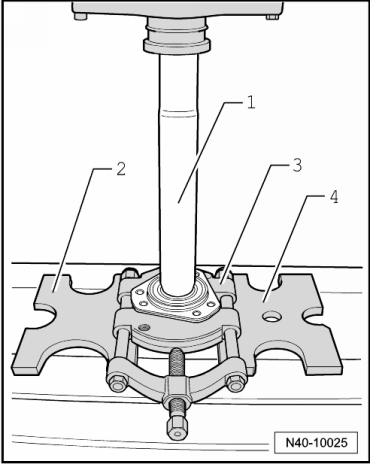

-	Pressen Sie wie in der Abbildung dargestellt das Lager von der Zwischenwelle ab.

Die Schneiden der Trennvorrichtung Kukko -15-2- müssen dabei zur Welle zeigen.

1 -	Zwischenwelle mit Lager

2 -	Druckplatte -VW 402-

3 -	Druckplatte -VW 401-

4 -	Trennvorrichtung Kukko -15-2-

Hinweis

Halten Sie während dem Abpressen die Welle fest.

Lager aufpressen

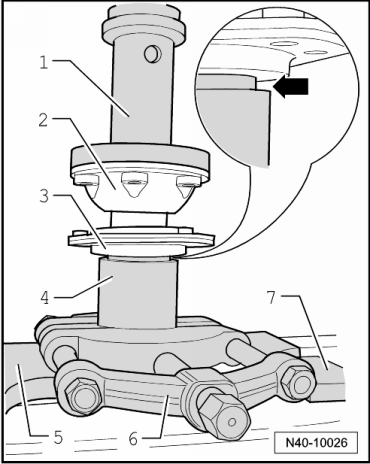

-	Pressen Sie das Lager, wie in der Abbildung dargestellt, bis zum Anschlag auf die Zwischenwelle auf.

1 -	Druckstück -T10032-

2 -	Zwischenwelle

3 -

Lager

4 -	Druckstück -3118-

5 -	Druckplatte -VW 401-

6 -	Trennvorrichtung Kukko -15-2-

7 -	Druckplatte -VW 402-

Der Absatz -Pfeil- des Druckstück -3118- muss zum Lager zeigen.
