Volkswagen Touran Reparaturanleitung / Bremsanlagen / Technische Daten / Zuordnung der PR.- Nr. zur Bremse

Welche Bremse im Fahrzeug verbaut ist, wird unter anderem auf dem Fahrzeugdatenträger durch die entsprechende PR.-Nummer dokumentiert.

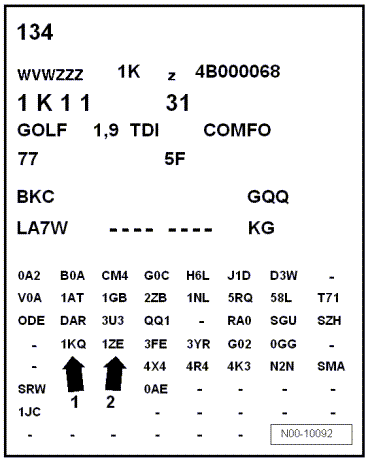

Beispiel eines Fahrzeugdatenträgers:

In diesem Beispiel ist im Fahrzeug folgende Bremse verbaut:

Pfeil 1 - Hinterradbremse - 1KQ

Pfeil 2 - Vorderradbremse - 1ZE

Der Fahrzeugdatenträger befindet sich in der Reserveradmulde und im Service-Heft.

Zuordnung → Elektronischer Ersatzteilkatalog (ETKA)

Nachstehende Tabellen zeigen Ihnen eine Aufschlüsselung der PR.-Nummern. Diese sind für die Kombination Bremssattel/Bremsscheibe und Bremsbelag wichtig.

Vorderradbremsen

Motorisierung	PR-Nr.	Vorderradbremse
1,2l - 77 kW TSI	1ZE / 1ZP	FN3 (15")
1,4l - 90 kW TSI	1ZE / 1ZP	FN3 (15")
1,4l - 103 kW TSI
1,6l - 66 kW TDI
1,6l - 75 kW
1,6l - 77 kW TDI
1,6l - 85 kW FSI
1,9l - 66 kW TDI
1,9l - 74/77 kW TDI
2,0l - 81 kW TDI
2,0l - 100 kW TDI ¹⁾
2,0l - 110 kW FSI
1,4l - 110 kW TSI	1LJ / 1ZA	FN3 (16")
1,4l - 118 kW TSI
1,4l - 125 kW TSI
2,0l - 103 kW TDI
2,0l - 125 kW TDI

¹⁾ Nur für Belgien

Länderspezifische Bremse für Japan :

Motorisierung	PR.- Nr.	Vorderradbremse
1,6l - 85 kW FSI	1ZP	FN3 (15")
2,0l - 110 kW

Hinterradbremsen

Motorisierung	PR-Nr.	Hinterradbremse
1,2l - 77 kW TSI	1KS	Bosch
1,4l - 90 kW TSI
1,4l - 103 kW TSI
1,4l - 110 kW TSI
1,4l - 118 kW TSI
1,4l - 125 kW TSI
1,6l - 66 kW TDI
1,6l - 75 kW
1,6l - 77 kW TDI
1,9l - 66 kW TDI
1,9l - 77 kW TDI
2,0l - 100 kW TDI ¹⁾
2,0l - 103 kW TDI
2,0l - 125 kW TDI
1,6l - 75 kW	1KF	CII 41 (15")
1,6l - 85 kW FSI
1,4l - 103 kW FSI
2,0l - 110 kW FSI
1,9l - 66 kW TDI
1,9l - 74, 77 kW TDI
2,0l - 100, 103 kW TDI
1,4l - 125 kW FSI	1KJ ²⁾	CII 41 (16")
2,0l - 125 kW TDI

¹⁾ Nur für Belgien

²⁾ Umstellung auf 1KF gleitend ab Ende 2006

Länderspezifische Bremse für Japan :

Motorisierung	PR.- Nr.	Hinterradbremse
1,6l - 85 kW FSI	1KE	CII 41 (15")
2,0l - 110 kW
