Volkswagen Touran Reparaturanleitung :: Werkzeuge und Materialien, die Sie vom Vertriebszentrum bzw. vom Importeur erhalten

Volkswagen Touran Reparaturanleitung / Klimaanlage mit Kältemittel R134a / Prüfeinrichtungen und Werkzeuge / Werkzeuge und Materialien, die Sie vom Vertriebszentrum bzw. vom Importeur erhalten


Vorsicht!
Nicht frei gegebene Werkzeuge oder Materialien (z. B. Leckstoppadditive) können Beschädigungen/Beeinträchtigungen an dem System verursachen.
Es dürfen nur vom Hersteller frei gegebene Werkzeuge und Materialien zum Einsatz kommen.
Wurden nicht frei gegebene Werkzeuge oder Materialien eingesetzt, besteht keine Gewährleistung.

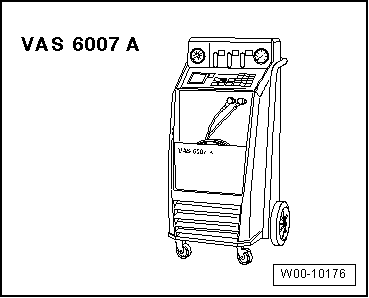

Klimaservice- Station -VAS 6007A- (und weitere bzw. aktuell lieferbare Klima-Service-Station)
→ Katalog Betriebseinrichtungen
Die Arbeitsabläufe: Prüfen, Absaugen (Recycling), Evakuieren und Befüllen sind nach zugehöriger Betriebsanleitung durchzuführen.
Die eingebauten Filter und Trockner sind spätestens nach der in der Betriebsanleitung angegebenen Laufzeit und nach jedem Entleeren der Station zu erneuern (Ersatzfilter bereithalten). Zu beziehen über den Gerätehersteller, siehe Betriebsanleitung.
Es können auch hier nicht dargestellte Klima-Service-Stationen oder Spülvorrichtungen, die von VW frei gegeben wurden, eingesetzt werden.
→ Katalog Betriebseinrichtungen
  Hinweis

In dieser Klimaservice-Station sind folgende bekannte Einzelgeräte zusammengebaut: Füllzylinder, Manometerbatterie, Vakuumpumpe, Absperrventile und Füllschläuche.
Zum Lieferumfang dieser Klimaservice-Station gehört je eine Schnellkupplung (für Serviceanschlüsse Hoch- und Niederdruckseite).
  Werkzeuge und Materialien, die Sie vom Vertriebszentrum bzw. vom Importeur erhalten
Spülvorrichtung für Kältemittelkreisläufe -VAS 6337/1- der Firma "Behr" oder Nachfolgemodell
  Hinweis

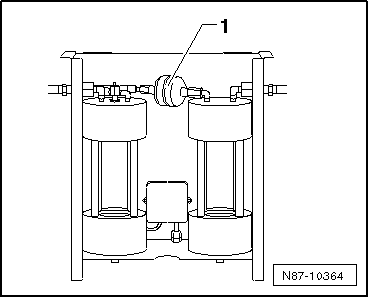

Mit Filter -1- und zwei großen zylindrischen Schaugläsern
Der Filter in der Spülvorrichtung für Kältemittelkreisläufe ist abhängig von der Art und der Stärke der Verschmutzung der gespülten Kältemittelkreisläufe spätestens nach 2 Spülzyklen zu wechseln. Wird ein stark verschmutzter Kältemittelkreislauf gespült (das Kältemittelöl aus dem Kältemittelkreislauf ist schwarz und zähflüssig oder es befinden sich viele Späne im Kältemittelkreislauf) ist der Filter nach dem Spülen des Kältemittelkreislaufs zu ersetzen.
  Werkzeuge und Materialien, die Sie vom Vertriebszentrum bzw. vom Importeur erhalten
Spülvorrichtung für Kältemittelkreisläufe -VAS 6336/1- der Firma "Waeco" oder Nachfolgemodell
  Hinweis

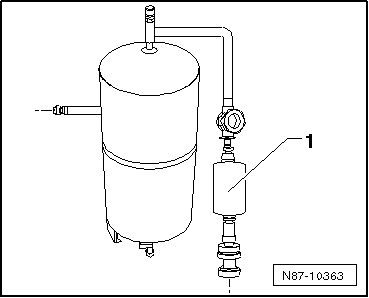

Mit Filter -1- und einem Schauglas
Der Filter in der Spülvorrichtung für Kältemittelkreisläufe ist abhängig von der Art und der Stärke der Verschmutzung der gespülten Kältemittelkreisläufe spätestens nach 2 Spülzyklen zu wechseln. Wird ein stark verschmutzter Kältemittelkreislauf gespült (das Kältemittelöl aus dem Kältemittelkreislauf ist schwarz und zähflüssig oder es befinden sich viele Späne im Kältemittelkreislauf) ist der Filter nach dem Spülen des Kältemittelkreislaufs zu ersetzen.
  Werkzeuge und Materialien, die Sie vom Vertriebszentrum bzw. vom Importeur erhalten

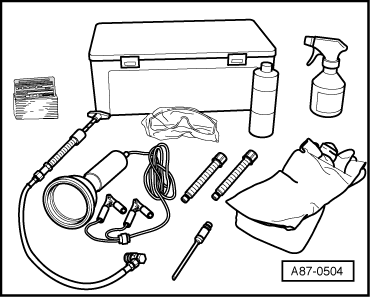

Lecksuchgerät -V.A.G 1796-
  Werkzeuge und Materialien, die Sie vom Vertriebszentrum bzw. vom Importeur erhalten

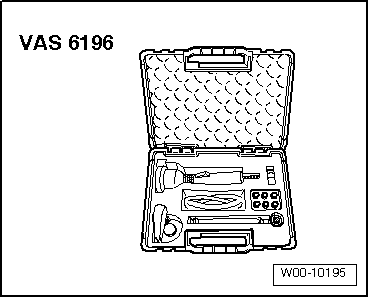

Lecksuchsystem -VAS 6196-
  Werkzeuge und Materialien, die Sie vom Vertriebszentrum bzw. vom Importeur erhalten

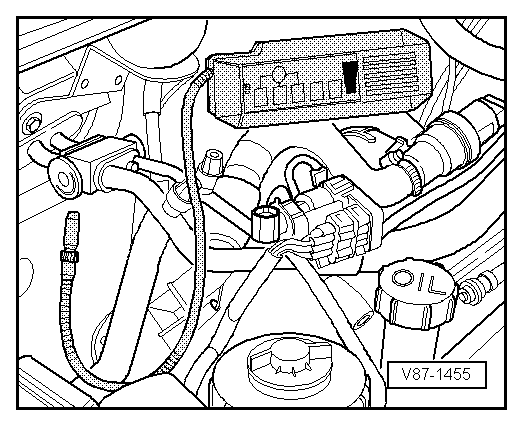

Lecksuch-System VAS 6201 oder Nachfolgemodell
  Werkzeuge und Materialien, die Sie vom Vertriebszentrum bzw. vom Importeur erhalten

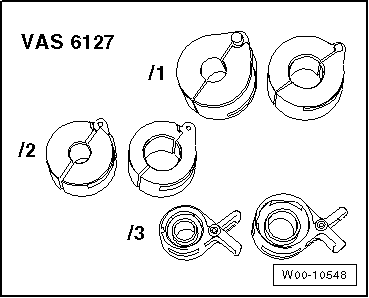

Koffer Entriegelungswerkzeuge -VAS 6127- bestehend aus den Sätzen Entriegelungswerkzeug -VAS 6127/1-Entriegelungswerkzeug -VAS 6127/2- und Entriegelungswerkzeug -VAS 6127/3-
  Werkzeuge und Materialien, die Sie vom Vertriebszentrum bzw. vom Importeur erhalten

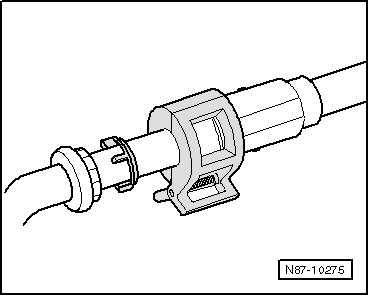

Entriegelungswerkzeug -VAS 6127/1-Entriegelungswerkzeug -VAS 6127/2-
blau 1/2 Zoll
schwarz 5/8 Zoll
rot 3/8 Zoll
weiß 3/4 Zoll
  Werkzeuge und Materialien, die Sie vom Vertriebszentrum bzw. vom Importeur erhalten

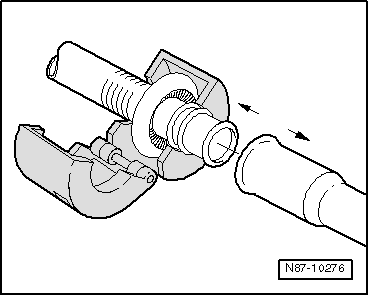

Entriegelungswerkzeug -VAS 6127/3-
grün NW 8 für die Hochdruckleitung
schwarz NW 13 für die Niederdruckleitung
  Werkzeuge und Materialien, die Sie vom Vertriebszentrum bzw. vom Importeur erhalten

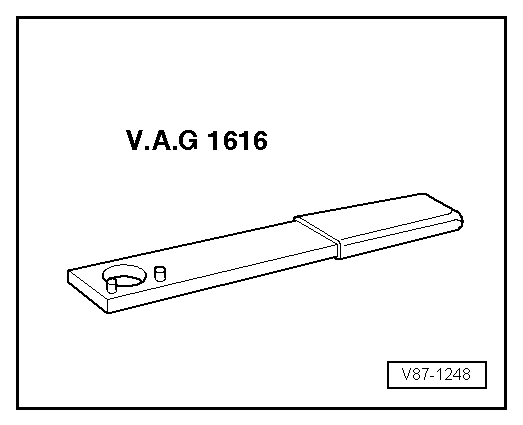

Gegenhalter -V.A.G 1616- für Kupplungsscheibe (für Klimakompressor der Firma "Sanden")
  Werkzeuge und Materialien, die Sie vom Vertriebszentrum bzw. vom Importeur erhalten

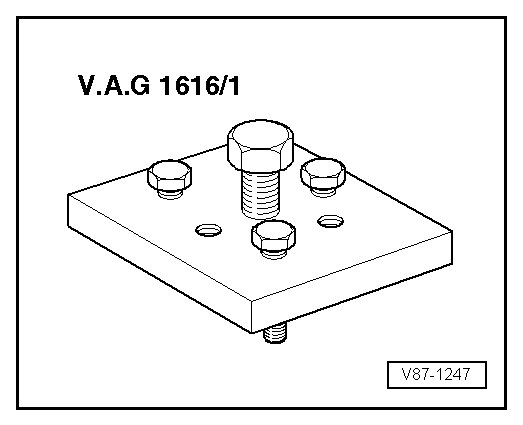

Abziehvorrichtung -V.A.G 1616/1- (für Klimakompressor der Firma "Sanden")
  Werkzeuge und Materialien, die Sie vom Vertriebszentrum bzw. vom Importeur erhalten

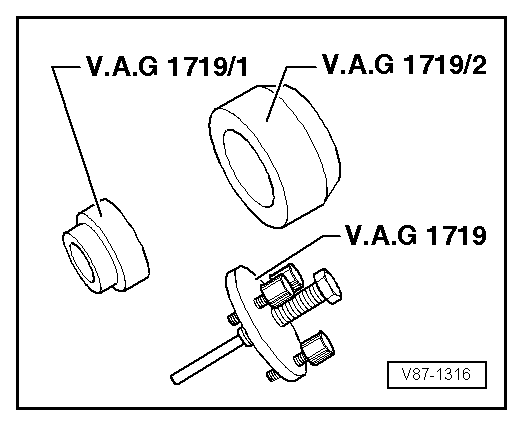

Abziehvorrichtung für Magnetkupplung -V.A.G 1719- (für Klimakompressor der Firma "Zexel")
  Werkzeuge und Materialien, die Sie vom Vertriebszentrum bzw. vom Importeur erhalten
Adaptersatz für Kältemittelkreislauf -V.A.G 1785/1-10-
Adapter zum Reinigen des Kältemittelkreislaufs (mit Kältemittel R134a spülen) → Kapitel oder zum Durchblasen mit Druckluft und Stickstoff → Kapitel

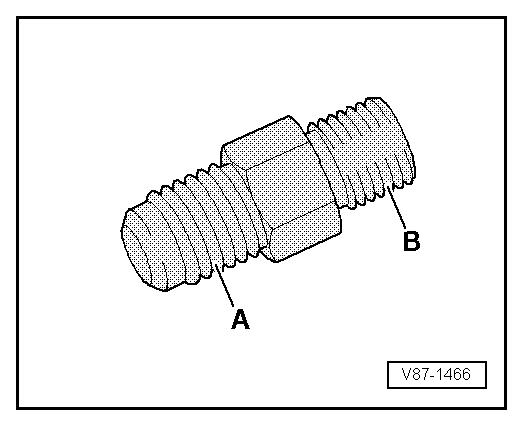

A -  Gewinde 5/8"-18 UNF für Kegelflächendichtung
B -  Überwurfmutter (für Anschluss mit O-Ring) mit Gewinde
M 18x1,5 V.A.G 1785/1
M 20x1,5 V.A.G 1785/2
M 24x1,5 V.A.G 1785/3
M 28x1,5 V.A.G 1785/4
A -  Gewinde 5/8"-18 UNF für Kegelflächendichtung
B -  Gewindestutzen für O-Ring
M 18x1,5 V.A.G 1785/5
M 20x1,5 V.A.G 1785/6
M 24x1,5 V.A.G 1785/7
  Werkzeuge und Materialien, die Sie vom Vertriebszentrum bzw. vom Importeur erhalten
M 28x1,5 V.A.G 1785/8
  Werkzeuge und Materialien, die Sie vom Vertriebszentrum bzw. vom Importeur erhalten

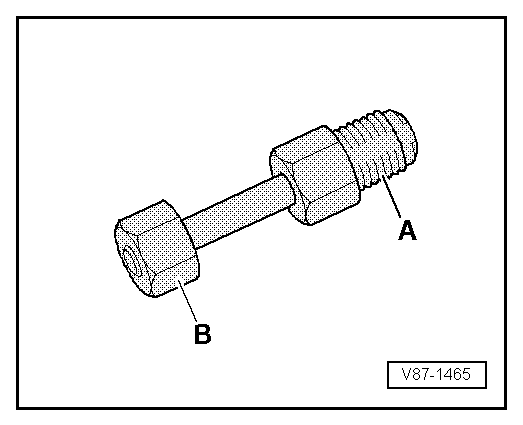

Ventiladapter

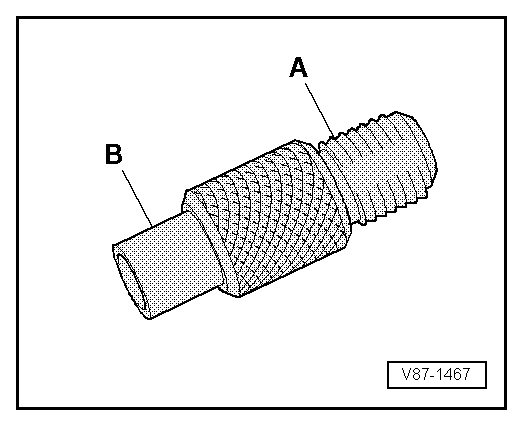

A -  Gewinde 5/8"-18 UNF für Kegelflächendichtung
B -  Innengewinde mit Ventilöffner M 10x1,25 V.A.G 1785/9 (für Anschlüsse mit Ventil auf der Hochdruckseite) M 12x1,5 V.A.G 1785/10 (für Anschlüsse auf der Niederdruckseite)
  Hinweis

Im Anschluss -A- ist ein Schraderventil eingeschraubt.
Im Anschluss der Befüllschläuche muss ein Ventilöffner eingebaut sein.
  Werkzeuge und Materialien, die Sie vom Vertriebszentrum bzw. vom Importeur erhalten

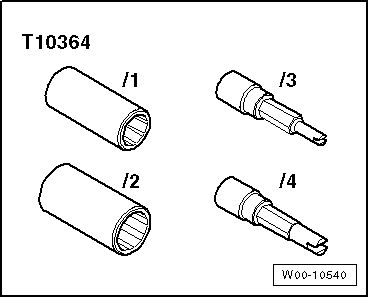

Steckeinsatz -T10364- für Ventile der Serviceanschlüsse HD/ND Seite im Kältemittelkreislauf
  Werkzeuge und Materialien, die Sie vom Vertriebszentrum bzw. vom Importeur erhalten
