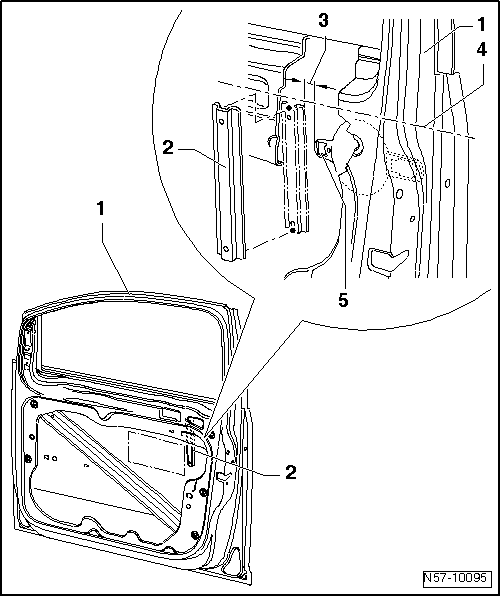

Wird eine neue Tür eingebaut, muss eine Verstärkung -2- im Bereich des Türgriffes von innen eingeklebt werden. |
- | Reinigen Sie die Klebeflächen auf der Verstärkung und an der Tür mit Silikon - Entferner lang, LSE 020 100 A3. |
- | Tragen Sie den Klebstoff D 190 MKD A3 auf die Auftragsflächen der Verstärkung auf. |
- | Setzen Sie die Verstärkung direkt unterhalb der Sicke -4- und 16 mm -3- vor der kleinen Öffnung für den Türgriff -5-an. |
- | Sichern Sie die Verstärkung mit handelsüblichem textilem Klebeband gegen Verrutschen. |
Anschlussplan für Kühlmittelschläuche bei Fahrzeugen mit Zusatzheizung (Standheizung),
Motorkennbuchstabe: AVQ, BKC und BLS
1 -
Ausgleichsbehälter
2 -
Wärmetauscher für Heizung
3 -
Rückschlagventil
4 -
Absperrventil für Kühlmittel der Heizung -N279-
...
Türscheibe hinten
Werkzeuge
Benötigte Spezialwerkzeuge, Prüf- und
Messgeräte sowie Hilfsmittel
Drehmomentschlüssel 2...10 Nm -V.A.G 1783-
...
