Ansicht des ausgebauten Verstärkers:

Ausbauen:

Vor Beginn der Montagearbeiten führen Sie bitte folgende Punkte durch:

-	Schalten Sie die Zündung und alle elektrischen Verbraucher aus und ziehen Sie den Zündschlüssel ab.

Der Verstärker ist unter dem linken Vordersitz eingebaut.

-	Bewegen Sie den Sitz in seine oberste und hinterste Stellung.

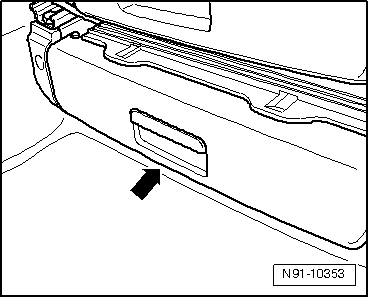

-	Bauen Sie die Schublade -Pfeil- unter dem Sitz aus, → Karosserie Montagearbeiten Innen; Rep.-Gr.72

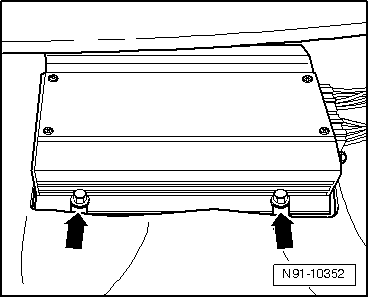

-	Drehen Sie die Schrauben -Pfeile - heraus.

-	Nehmen Sie den Verstärker soweit heraus, bis Sie an die Steckverbindungen des Verstärkers herankommen.

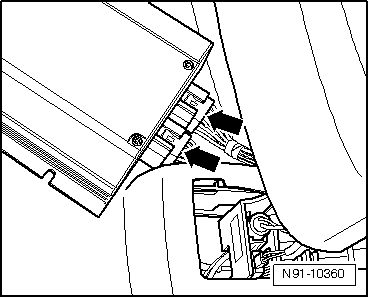

-	Entriegeln Sie die Steckverbindungen am Verstärker -Pfeile- und ziehen Sie diese ab

-	Nehmen Sie den Verstärker heraus.

Einbauen:

-	Achten Sie darauf, dass der Verstärker beim Einbau korrekt in den Falz auf der Halterung eingeschoben wird.

Der weitere Einbau erfolgt sinngemäß in umgekehrter Reihenfolge!
